Редукционные клапаны с пилотным управлением

Механизм пилотного клапана (сильфон с пилотным клапаном) реагирует на изменения вторичного давления, получая сигналы через импульсный канал D. Движение сильфона открывает и закрывает пилотный клапан, регулируя количество пара, воздействующего на движение поршня.

Поршень в свою очередь, закрывает или открывает главный клапан, поддерживая тем самым вторичное давление на заданном уровне.

Принцип работы

Давление на входе (P1)  Вторичное давление (P2)  Регулирующее давление

До начала работы с РК, необходимо повернуть зелёную ручку по часовой стрелке с тем, чтобы полностью отжать регулирующую пружину №15 (рукоятка будет свободно двигаться). В этом положении главный клапан №4 закрыт усилием пружины №6, а пилотный клапан №11 закрыт усилием пружины №13. При поступлении пара в клапан, его часть попадает через импульсный канал Y в камеру Х.

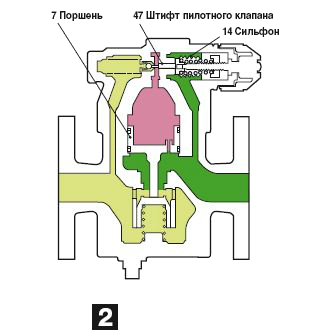

Для настройки вторичное давление необходимо повернуть рукоятку против часовой стрелки. Регулирующая пружина №15 давит на сильфон №14. Сильфон расширяется и штифт пилотного клапана №47 открывает пилотный клапан №11. Пар в камере Х попадает в камеру над поршнем №7. Под воздействием давления пара поршень №7 начинает движение вниз и открывает главный клапан №4. Поступающий пар начинает двигаться в сторону потребителя.

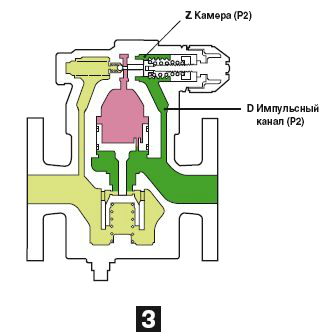

Часть пара, который двигается к выходу, попадает через импульсный канал D в камеру Z. Реагируя на давление, сильфон №14 сужается. В зависимости от вторичного давления, усилия сильфона и регулирующей пружины №15 уравновешиваются на заданном уровне и регулируют степень открытия пилотного клапана №11, а тем самым и количество пара, проходящего через пилотный клапан в поршень и, соответственно, степень открытия главного клапана №4. Таким образом обеспечивается стабильная производительность по пару и заданный уровень вторичного давления.

А – Клапанный механизм; В – Пилотный клапан (конструкция идентична РК прямого действия); С – Регулирующая часть (поршень с направляющей); D – Импульсный канал.

Модель	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая температура, °C	Рабочий диапазон давлений, MПa	Материал корпуса	Скачать страницу из каталога
Редукционный клапан для пара с пилотным управлением
RE3	15-50	Резьбовая муфта Rc & NPT	16	220	0,03 – 1,2	Латунь
RE10N	15-50	Фланцы JIS, ANSI, DIN	16	220	0,03 – 1,2	Ковкий чугун
