Область применения

Для установок со средней производительностью, теплообменников, емкостей обогрева, где требуется немедленный отвод конденсата.

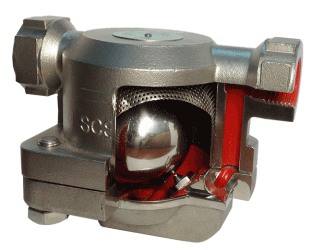

Описание и характеристики

1. Свободно плавающий поплавок;
2. Быстрый отвод воздуха в пусковом режиме (термостатическая капсула);
3. Встроенный, быстро обслуживаемый фильтр;
4. Корпус и внутренние детали из нержавеющей стали;
5. Легко обслуживаемый.

Серия G

Область применения

Для дренажа магистральных паропроводов, теплообменников и других систем, где необходим быстрый отвод конденсата.

Спецификация

Модель	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая темп., °C	Материал корпуса	Макс. количество конденсата, кг/ч	Скачать паспорт
G20	15-25	Фланцы JIS, ANSI, DIN; резьбовая муфта Rc, NPT	21	220	Ковкий чугун FCD450	790-920

Серия GC

Для случаев, когда необходим отвод большого количества конденсата при относительно малых перепадах давления, компания MIYAWAKI разработала модели GС. Шаровые поплавковые конденсатоотводчики непрерывно отводят конденсат при температуре кипения.

Область применения

Оборудование с небольшим или средним объемом конденсата.

Спецификация

Модель	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая темп., °C	Материал корпуса	Макс. количество конденсата, кг/ч	Скачать паспорт
GC1	15-25	Резьбовая муфта Rc, NPT Муфта под сварку JIS, ANSI, DIN Фланцы JIS, ANSI, DIN	21	350	Нерж. сталь	200
GC1V
GC20				220		910

Модель	Тип присоединения	Ду	Макс. рабочее давление, бар	Макс. рабочая температур, °C	Размеры, мм				Запас пространства необх. для обслуживания без снятия с линии, мм			Масса, кг
					L	H1	H2	W	E1	E2	E3
	Резьбовая муфта Rc, NPT	½ «	21	220	120	21	113	86	>60	>50	>60	2,4
GC20		¾ «										2,4
		1»										2,5
GC20F	Фланцы JIS, ANSI	½ «			175	21	113	86	>60	>50	>60	до 3,9*
		¾ «			195							до 5,0*
		1»			215							до 5,8*
	Фланцы DIN	15			150	21	113	86	>60	>50	>60	3,4
		20			150							3,9
		25			160							4,6

Остальные модели серии G и серия GH представлены в категории поплавковых конденсатоотводчиков с шаровым поплавком.
