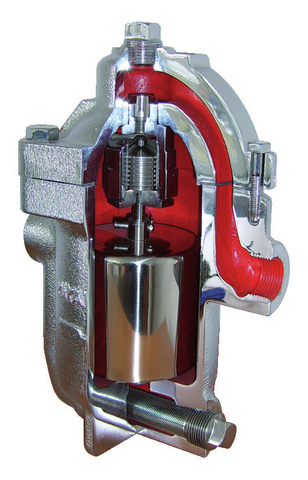

Поплавковые конденсатоотводчики с опрокинутым стаканом / поплавком

Поплавковые конденсатоотводчики с опрокинутым стаканом / поплавком

Вы можете заказать этот товар связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (343) 269-08-78

Email:

Поплавковые конденсатоотводчики с опрокинутым поплавком относятся к группе механических конденсатоотводчиков. Принцип их работы основывается на разнице плотности пара и воды. Отличительной особенностью данного вида изделий является прерывистый отвод конденсата.

MIYAWAKI предлагает широкий выбор конденсатоотводчиков с опрокинутым поплавком для оборудования с низкой и высокой производительностью.

Принцип работы

  Холодный конденсат  горячий конденсат  пар
1) и 2) В исходной позиции поплавок находится внизу и клапан открыт. Холодный конденсат и воздух, а позднее горячий конденсат поступают в конденсатоотводчик. Конденсат полностью заполняет поплавок и корпус отводчика. Так как поплавок погружён в конденсат, он лежит на дне отводчика, клапан широко открыт и происходит отвод конденсата.
3) и 4) Пар поступает под поплавок, накапливается в нем и поплавок всплывает, клапан закрывается.
5) и 6) Воздух и пар проходят через маленькое отверстие в верху поплавка и собираются в верхней части отводчика. Пар начинает конденсироваться, а конденсатоотводчик наполняться конденсатом. Поплавок опускается вниз. Клапан открывается и происходит отвод конденсата.

Технические характеристики

  • Клапан, седло и рычаг из нержавеющей стали для долгой и надежной работы.
  • Каждая пара клапан-седло обязательно проходит индивидуальную притирку.
  • Все конденсатоотводчики Серии Е используют технологию SCCV® (система самоцентровки и закрытия клапана), которая значительно увеличивает срок службы клапана и седла.
  • Небольшое отверстие в поплавке обеспечивает непрерывный автоматический отвод воздуха.
  • Продуманный дизайн позволяет быстро и легко производить обслуживание прямо на линии.
  • Допускается высокое противодавление (до 90%).

Область применения

Теплообменники, сушилки, нагревательные аппараты, автоклавы и другое оборудовании, где требуется немедленный отвод конденсата.

Компания «ЭнергоЛидер» является представителем MIYAWAKI в России и Казахстане. У нас Вы можете получить профессиональную консультация по подбору конденсатоотводчиков и выгодно приобрести данную модель.

Серия ES из чугуна для низкой и средней производительности

Конденсатоотводчики с опрокинутым поплавком отводят конденсат без скопления перед конденсатоотводчиком с температурой близкой к температуре насыщения.

Область применения

Для дренажа паропроводов, теплообменников и различных систем насыщенного пара во всех отраслях промышленности, где необходим быстрый отвод конденсата.

Модели

  • ES из серого чугуна для установок с низкой и средней производительностью

Спецификация

Модель Ду, мм Тип присоединения Макс. рабочее давление, бар Макс. рабочая температура, °С Материал корпуса Макс. количество конденсата, кг/ч Скачать паспорт
ES5 15-25 Резьбовая
муфта
Rc & NPT
16 350 Ковкий
чугун
FCD450
(сравнимый с
GGG-40.3)
300
ES8N 15-25 Резьбовая
муфта
Rc & NPT

Фланцы
JIS, ANSI, DIN
16 350 Ковкий
чугун
FCD450
(сравнимый с
GGG-40.3)
570
ES10 20-40 Резьбовая
муфта
Rc & NPT
16 220 Серый
чугун
FC250
(сравнимый с
GG-25)
900
ES10F 15-50 Фланцы
JIS, ANSI, DIN
16 220 Серый
чугун
FC250
(сравнимый с
GG-25)
900
ES12N 15-50 Фланцы
JIS, ANSI, DIN
16 220 Серый
чугун
FC250
(сравнимый с
GG-25)
1700

Серия ER из чугуна для средней и высокой производительности

Конденсатоотводчики с опрокинутым поплавком отводят конденсат без скопления перед конденсатоотводчиком с температурой близкой к температуре насыщения.

Область применения

Для дренажа паропроводов, теплообменников и различных систем насыщенного пара во всех отраслях промышленности, где необходим быстрый отвод конденсата.

Модели

  • ER из серого чугуна для установок со средней и высокой производительностью

Спецификация

Модель Ду, мм Тип присоединения Макс. рабочее давление, бар Макс. рабочая температура, °С Материал корпуса Макс. количество конденсата, кг/ч Скачать паспорт
ER105 20-40 Резьбовая
муфта
Rc & NPT
7 220 Серый
чугун
FC250
(сравнимый с
GG-25)
2050
ER105F 15-50 Фланцы
JIS, ANSI, DIN
ER110 15-50 Фланцы
JIS, ANSI, DIN
12 220 Серый
чугун
FC250
(сравнимый с
GG-25)
2450
ER116 15-50 Фланцы
JIS, ANSI, DIN
16 300 Ковкий
чугун
FCD450
(сравнимый с
GGG-40.3)
2850
ER120 40-65 Фланцы
JIS, ANSI, DIN
16 220 Серый
чугун
FC250
(сравнимый с
GG-25)
9000

Серия ESH, ER 25 из литой стали для среднего высокого давления

Конденсатоотводчики с опрокинутым поплавком серии ESH выдерживают рабочее давление до 4,4 МПа (44 бар). Благодаря использованию SCCV-системы компании MIYAWAKI конденсатоотводчики имеют очень большой срок службы.

Конденсатоотводчики модели ER25 могут быть применены в условиях рабочего давления до 6,4 МПа (64 бар) при большом расходе конденсата.

Область применения

Для дренажа паропроводов, теплообменников и различных систем насыщенного пара во всех отраслях промышленности, где необходим быстрый отвод конденсата.

Модели

  • ESH, ER25 из литой стали для высокого давления, для установок с низкой и высокой производительностью.

Спецификация

Модель Ду, мм Тип присоединения Макс. рабочее давление, бар Макс. рабочая температура, °С Материал корпуса Макс. количество конденсата, кг/ч Скачать паспорт
ESH8N 15-25 Резьбовая
муфта
Rc & NPT

Муфта под
сварку
JIS, ANSI, DIN

Фланцы
JIS, ANSI, DIN
44 400 SCPH 2
(сравнимый с
GS-C 25)
340
ESH21 15-25 1700
ER25 15-50 Муфта под
сварку
JIS, ANSI, DIN

Фланцы
JIS, ANSI, DIN
64 425 4000

Серия ESU из нержавеющей стали для низкой средней производительности

Корпус, крышка и внутренние детали конденсатоотводчиков с опрокинутым поплавком серии ESU изготовлены полностью из нержавеющей стали. Отводчики могут быть использованы в условиях рабочего давления до 2,1 MПa (21 бар) при низкой — средней производительности.

Область применения

Для дренажа теплообменников и различных систем насыщенного пара во всех отраслях промышленности, где необходим быстрый отвод конденсата.

Модели

  • ESU из нержавеющей стали для установок с низкой и средней производительностью

Спецификация

Модель Ду, мм Тип присоединения Макс. рабочее давление, бар Макс. рабочая температура, °С Материал корпуса Макс. количество конденсата, кг/ч Скачать паспорт
ESU5 15-25 Резьбовая
муфта
Rc & NPT

Фланцы
JIS, ANSI, DIN
21 350 Нерж.
сталь
SCS13 (JIS)
300
