Конденсатоотводчики термодинамические, принцип работы

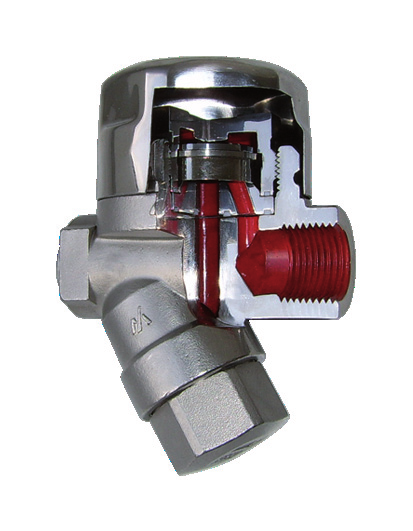

Термодинамические дисковые конденсатоотводчики работаю по принципу Бернулли — на взаимодействии скорости и силы давления конденсата и пара друг на друга внутри прибора. Термодинамические конденсатоотводчики имеют только одну подвижную деталь — диск.

Благодаря компактному дизайну и небольшой стоимости конденсатоотводчики термодинамические нашли применение во многих технологических процессах, где требуется немедленный отвод конденсата из паропроводов и паропотребляющего оборудования. Конденсат отводится с температурой близкой к температуре насыщения. Такое оборудование может работать в условиях, когда противодавление составляет 80% от давления на входе. Однако для стабильной работы рекомендуется, чтобы противодавление не превышало 50% от давления на входе.

Отличительной особенность данного вида является, то, что термодинамический конденсатоотводчик отводит конденсат прерывисто.

Все конденсатоотводчики термодинамические MIYAWAKI имеют диск и седло из закаленной нержавеющей стали. После шлифовки, прежде чем попасть в производство, поверхность каждого диска проходит строгий контроль. Эти характеристики, а также в общем высокие стандарты всего производственного процесса обеспечивают их долгую и надёжную работу.

 Холодный конденсат  Горячий конденсат  Пар

При запуске давление холодного конденсата и воздуха поднимает диск и происходит их быстрый отвод.

При поступлении горячего конденсата, термодинамический конденсатоотводчик остается открытым и продолжается быстрый отвод конденсата.

За горячим конденсатом в конденсатоотводчик попадает пар. Так как скорость среды возрастает, давление пара под седлом и диском падает, а давление в камере над диском увеличивается. Вследствие этого диск прижимается к седлу и клапан закрывается.

Конденсатоотводчик термодинамический остается закрытым до тех пор, пока пар внутри камеры над диском не сконденсируется. Конденсата поступает в отводчик и температура падает, пар внутри камеры конденсируется. В результате, давление входящего конденсата поднимает диск и происходит отвод конденсата. Шаги 2, 3 и 4 повторяются.

Преимущества

• Установка в любом положении
• Устойчивы к загрязнениям
• Устойчивы к гидроударам
• Компактные и простые в обслуживании

Технические характеристики

• Немедленный отвод конденсата;
• Устойчив к гидроударам, перегретому пару и замерзанию;
• Большинство моделей отводчиков оснащены биметаллическими кольцами, которое дополнительно способствует быстрому отводу воздуха и холодного конденсата в пусковых режимах, а также предотвращает возникновение воздушных пробок в процессе работы;
• Допускается установка в любом положении;
• При повышенной опасности возникновения воздушных пробок предлагаются специальные диски;
• Все конденсатоотводчики оснащены дополнительной теплоизолирующей крышкой, обеспечивающей большую стабильность работы и повышающей экономию пара;
• Все конденсатоотводчики оснащены встроенным фильтром (кроме модели SL3);
• Просты и надёжны в обслуживании и эксплуатации.

Область применения

Термодинамический конденсатоотводчик предназначен для оборудования с малым и средним расходом конденсата: дренаж паропроводов, небольшие теплообменники, обогрев оборудования, автоклавы и прочее оборудование в нефтехимической, химической, текстильной, пищевой, фармацевтической и других промышленностях. Модель SV со встроенным байпасом разработана специально для применения в пищевой и фармацевтической промышленностях, а также для прачечных, где зачастую остро стоит вопрос экономии средств и места.

Более подробную информацию можно посмотреть в нашем — каталоге

Компания «ЭнергоЛидер» является представителем MIYAWAKI в России и Казахстане. У нас Вы можете получить профессиональную консультация по подбору конденсатоотводчиков и выгодно приобрести данную модель.

Оформить заявку

Серия S

Модели

• S31N — конденсатоотводчик из ковкого чугуна со сменными внутренними деталями;
• SC, SF — конденсатоотводчик из серого чугуна для установок с высокой производительностью;
• SC31 — конденсатоотводчик из нержавеющей стали со сменными внутренними деталями;
• SD1, SU2N, SU2H — конденсатоотводчик из нержавеющей стали для среднего и высокого давления;
• S55N, S61N, S62N — конденсатоотводчик из ковкой стали для высокого давления;
• SL3 — компактный, лёгкий конденсатоотводчик для установок с низкой производительностью.

Модель	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая темп., °C	Материал корпуса	Скачать паспорт
SD1	8-15	Резьбовая муфта Rc & NPT	31	400	Нерж. сталь
SU2N	15-25	Резьбовая муфта Rc & NPT, Муфта под сварку JIS, ANSI, DIN, Фланцы JIS, ANSI, DIN	46	425	Нерж. сталь
SC31	15-25	Резьбовая муфта Rc, Rp & NPT	21	220	Нерж. сталь
S31N	15-25	Резьбовая муфта Rc & NPT, Фланцы JIS, ANSI, DIN	16	220	Ковкий чугун FCD450
	32-50	Резьбовая муфта Rc & NPT, Фланцы JIS, ANSI, DIN	16	220	Серый чугун FC250
S55N	15-25	Резьбовая муфта Rc & NPT, Муфта под сварку JIS, ANSI, DIN, Фланцы JIS, ANSI, DIN	44	425	Ковкая сталь A 105
S61N	15-25		64
S62N	15-25		64	475	A 182 F 22
SC/SF	20-25	Резьбовая муфта Rc & NPT, Фланцы JIS, ANSI, DIN	16	220	Серый чугун FC250
SL3	8	Резьбовая муфта Rc & NPT	10	400	Нерж. сталь

Серия SV со встроенным байпасом

Модели

• SV — конденсатоотводчик со встроенным байпасом;

Модель	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая темп., °C	Материал корпуса	Скачать паспорт
SV1	3/8 — 1	Резьбовая муфта Rc & NPT	1,6	220	Ковкая сталь
SV–N	1/2 — 1	Резьбовая муфта Rc & NPT, Фланцы JIS, ANSI, DIN	1,6	220	Чугун

Узнать стоимость и купить конденсатоотводчики термодинамические

В компании ООО «ЭнергоЛидер» Вы можете купить термодинамические конденсатоотводчики MIYAWAKI с доставкой в кротчайшие сроки. Узнать цену и получить консультацию можно по кнопке ниже. Мы ждем Вас — обращайтесь!
