Конденсатоотводчик поплавковый

Конденсатоотводчик поплавковый

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

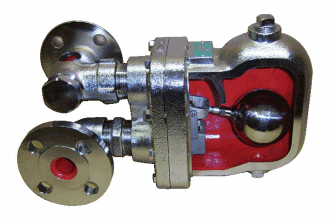

Поплавковые конденсатоотводчики относятся к группе механических конденсатоотводчиков, их работа основана на разнице плотности пара и воды. Шаровый поплавок соединён рычагом с клапаном и седлом. Отвод конденсата происходит в момент достижения конденсатом определенного уровня в поплавковой камере.

Существует несколько разновидностей данного типа конденсатоотводчиков:

Разница между ними в том, что модели с шаровым поплавком отводят конденсат непрерывно, в то время как вторые отводят конденсат прерывисто.

Преимущества

  • Непрерывный отвод конденсата – быстрая реакция на изменения объема конденсата
  • Высокая производительность
  • Седло и клапан – система SCCV (самозакрывающийся и самоцентрирующийся клапан — технология компании MIYAWAKI)

Схема и принцип работы поплавковых конденсатоотводчиков — смотреть

Конденсатоотводчик поплавковый фланцевый

Технические характеристики

  • Шаровый поплавок, рычаг, клапан и седло из нержавеющей стали для долгой и надежной работы.
  • Воздушный клапан для отвода воздуха и неконденсируемых газов при запуске и работе.
  • Конденсатоотводчики большой производительности, как G2-G8, GH2-GH8, оборудованы сдвоенным уравновешенным клапаном, который обеспечивает при небольшом размере высокую производительность по конденсату.
  • Продуманная конструкция позволяет производить обслуживание без снятия с линии.
  • По запросу модели G11N и G12N могут быть оборудованы дополнительным механическим воздушным клапаном.

Область применения

Шаровой конденсатоотводчик поплавковый устанавливается на всех видах оборудования, как например, теплообменники, паропроводы, ёмкости обогрева и т.д., где требуется немедленный отвод конденсата.

Модель GC1 разработана специально для применения в пищевой, фармацевтической и других отраслях, где требуется отвод небольших объёмов конденсата и есть необходимость использования арматуры из нержавеющей стали. Данная модель также подходит для дренажа паропроводов.

Компания «ЭнергоЛидер» является представителем MIYAWAKI в России и Казахстане. У нас Вы можете получить профессиональную консультация по подбору конденсатоотводчиков и выгодно приобрести данную модель.

Серия G из чугуна

MIYAWAKI предлагает модели G11N и G12N для установок малой и средней производительности и давления до 16 бар.

Для случаев, когда необходим отвод большого количества конденсата при относительно малых перепадах давления (до 16 бар), компания MIYAWAKI разработала модели G3N, G5 и G. Шаровые поплавковые конденсатоотводчики непрерывно отводят конденсат при температуре кипения.

Область применения

Для дренажа магистральных паропроводов, теплообменников и других систем, где необходим быстрый отвод конденсата.

Модели

  • G11N & G12N конденсатоотводчик из серого чугуна для установок с низкой и средней производительностью
  • G15N конденсатоотводчик из серого чугуна для низкого давления и высокой производительности
  • G3N — G5, G2 — G8 конденсатоотводчик из серого чугуна для установок с высокой производительностью
  • GCZ16 конденсатоотводчик из серого чугуна для установок со средней производительностью

Спецификация

Модель Ду, мм Тип присоединения Макс. рабочее
давление, бар
Макс. рабочая
темп., °C
Материал
корпуса
Макс. количество
конденсата, кг/ч
Скачать
паспорт
G3N 25-80 Фланцы
JIS, ANSI, DIN
16 235 Ковкий чугун FCD450 (GGG40.3) 10.000
G5 50-100 Серый чугун FC250 (GG25) 18.000
G11N 15, 20 Резьбовая муфта Rc, NPT 16 220 600
G12N 20, 25 1.150
G15N 32-50 Фланцы JIS, ANSI, DIN 5 220 7.000
GCZ16 15-50 Фланцы DIN 16 300 2.600
G2-G8 25-100 Фланцы JIS, ANSI, DIN 16 220 Ковкий чугун FCD450 7.800-56.500

Серия GH из литой стали

Для случаев, когда необходим отвод большого количества конденсата при относительно малых перепадах давления, компания MIYAWAKI разработала модели GH. Шаровые поплавковые конденсатоотводчики непрерывно отводят конденсат при температуре кипения.

Область применения

Для теплообменников с большой производительностью.

Модели

  • GH3N — GH5, GH2 — GH8 конденсатоотводчик из литой стали для установок с высокой производительностью
  • GCZ40 конденсатоотводчик из литой стали для установок со средней производительностью

Спецификация

Модель Ду, мм Тип присоединения Макс. рабочее
давление, бар
Макс. рабочая
темп., °C
Материал
корпуса
Макс. количество
конденсата, кг/ч
Скачать
паспорт
GH3N 25-80 Фланцы
JIS, ANSI, DIN
21 400 SCPH 2 (сравнимый с GS-C 25) 10.000
GH5 50-100 18.000
GH2-GH8 25-100 Фланцы JIS, ANSI, DIN 20 400 SCPH 2 (сравнимый с GS-C 25) 60.000
GH40 40-50 Фланцы JIS, ASME, DIN 21 400 GS-C 25 4000
GH50 40-50 Фланцы JIS, ASME, DIN
Муфта под сварку JIS, ANSI, DIN
21 400 Литая сталь SCPH2 (сравнимый с GP240GH — 1.0619) 6000
GTH12 15-25 Фланцы JIS, ASME, DIN
Муфта под сварку JIS, ANSI, DIN
50 425 1500

Продолжение серии G и серия GC представлены в категории поплавковых конденсатоотводчиков со свободноплавающим поплавком.

Купить конденсатоотводчики поплавковые по цене производителя, лояльные цены, гарантия, доставка

В компании ООО «ЭнергоЛидер» Вы можете купить поплавковые конденсатоотводчики MIYAWAKI в кротчайшие сроки. Цена на поплавковый конденсатоотводчик доступна по кнопке ниже. Мы ждем Вас — обращайтесь!
