Конденсатоотводчики для сжатого воздуха компании MIYAWAKI разработаны для отвода конденсата из трубопроводов для сжатого воздуха и газопроводов, сборных емкостей. Доступны различные исполнения и материалы (включая нержавеющую сталь) для внутренних деталей и корпуса, что позволяет использовать конденсатоотводчики MIYAWAKI для разных типов технологического оборудования и газовых сред.

Принцип работы

— воздух, — холодный конденсат.

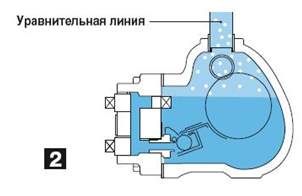

При запуске конденсат поступает в конденсатоотводчик. Поплавок всплывает и происходит отвод конденсата. Воздух, который обычно попадает в конденсатоотводчик вместе с конденсатом, собирается в верхней части корпуса. Во избежании воздушных пробок, верхнюю часть конденсатоотводчик можно соединить с дренажным оборудованием с помощью уравнительной линии.

Конденсат продолжает поступать в конденсатоотводчик. В зависимости от уровня конденсата, поплавок регулирует степень открытия клапана. Конденсат отводится непрерывно.

Технические параметры моделей

Модель	Тип конденсато- отводчика	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая темп., °C	Материал корпуса	Макс. расход, кг/ч	Скачать паспорт
AG11	с шаровым поплавком	15-20	Резьбовая муфта Rc & NPT	9,7	100	Серый чугун FC250 (GG25)	1.400
AG12		20,25
AG29		15-25	Фланцы JIS, ASME, DIN	9,7	300	К.чугун FCD450	1.500
AGH29		15-50	Фланцы JIS, ASME, DIN Муфта под сварку JIS, ASME, DIN	45	400	Литая сталь SCPH2
AGU29				45	400	Нерж. сталь SCS13
AGC1V		15-25	Резьбовая муфта Rc & NPT Фланцы JIS, ASME, DIN Муфта под сварку JIS, ASME, DIN	21	350	Нерж. сталь SCS14	280
AE8	с опрокинутым поплавком	15-25	Резьбовая муфта Rc & NPT Фланцы JIS, ASME, DIN	9,7	220	Ковкий чугун FCD450	470
AV	Дискового типа	15-25	Резьбовая муфта Rc & NPT	9,7	150	Серый чугун FC 250	1.400
AGH12	с шаровым поплавком	15-25	Муфта под сварку JIS, ASME, DIN Фланцы JIS, ASME, DIN	45	425	Литая сталь SCPH2	470

Автоматические воздушные клапаны

Область применения

• Воздушные линии, охладители и пр.

Спецификация

Модель	Тип конденсато- отводчика	Ду, мм	Тип присоединения	Макс. рабочее давление, бар	Макс. рабочая темп., °C	Материал корпуса	Макс. расход, кг/ч	Скачать паспорт
AT9	термо-статические	15-25	Резьбовая муфта Rc & NPT Муфта под сварку JIS, ANSI, DIN Фланцы JIS, ANSI, DIN	16	350	Ковкая сталь A 105
AW2		15, 20	Резьбовая муфта Rc & NPT	5	160	Латунь С3771

В компании ООО  «ЭнергоЛидер» Вы можете купить конденсатоотводчик для сжатого воздуха MIYAWAKI в кротчайшие сроки. Цена на конденсатоотводчик для сжатого воздуха доступна по кнопке ниже. Мы ждем Вас — обращайтесь!
