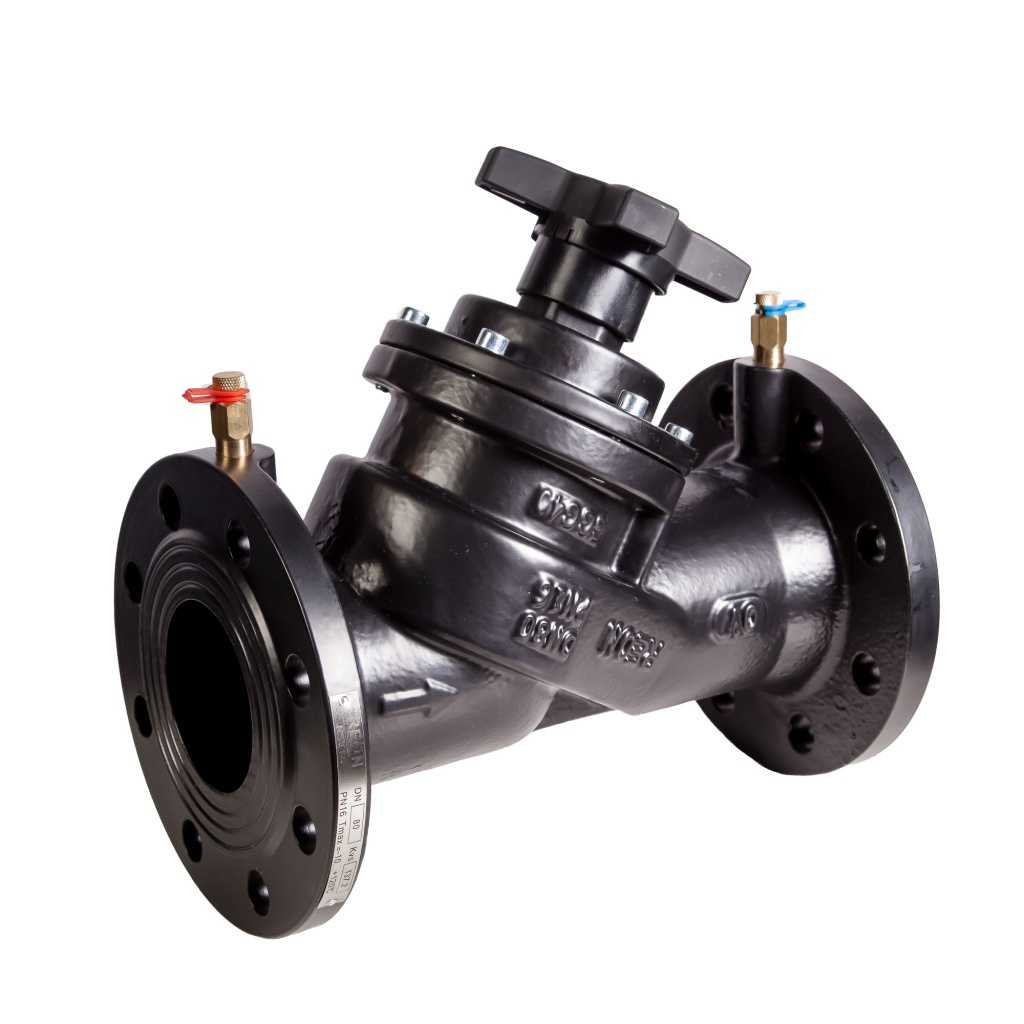

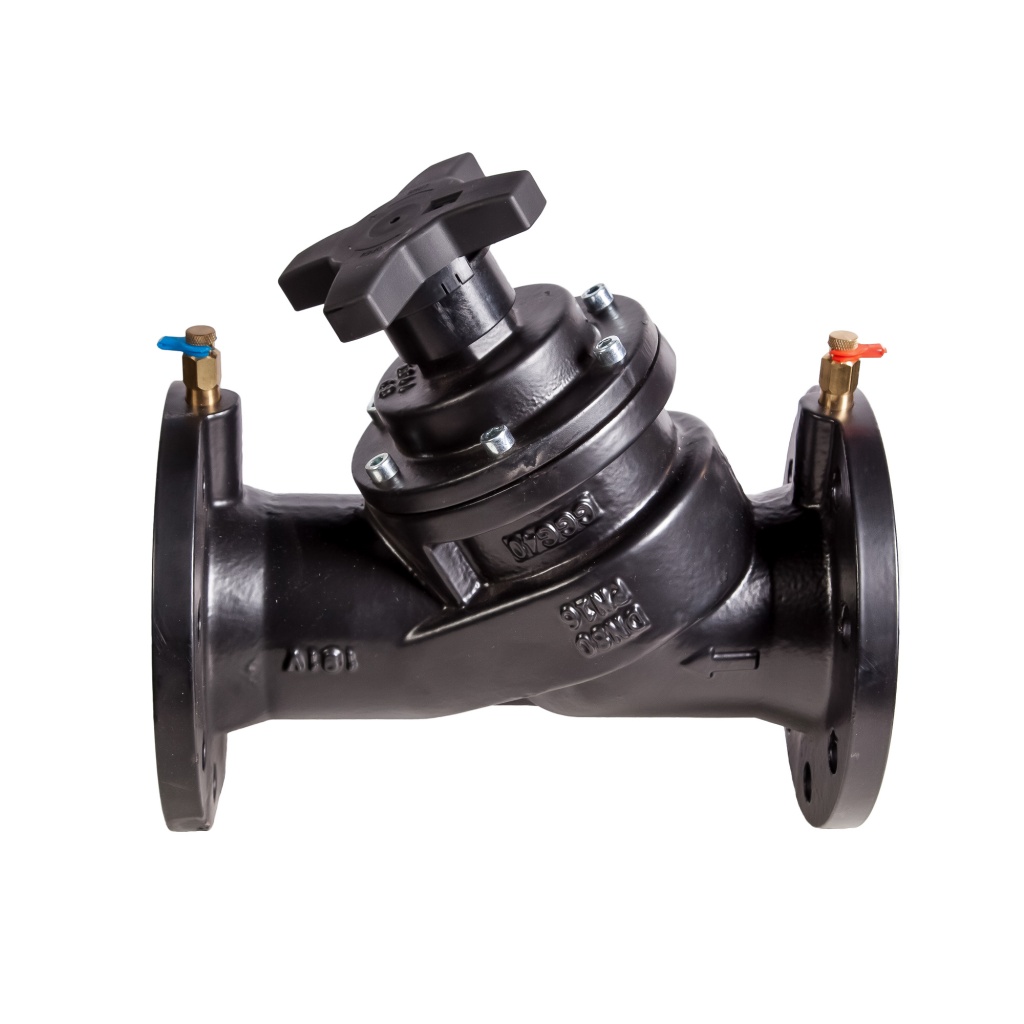

Балансировочный клапан фланцевый REON тип RSV55

Балансировочный клапан фланцевый REON тип RSV55

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Описание

Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.

Область применения

Ручные фланцевые балансировочные клапаны применяются в системах отопления, горячего водоснабжения и охлаждения.

Одно из главных составляющих при проектировании систем отопления – не только подобрать подходящие трубы, но и оборудование. Ведь именно оно защищает систему от перетопа и позволяет стабилизировать ее функционирование в самых разнообразных условиях.

Назначение балансировочного клапана

Фланцевый балансировочный клапан предназначен для гидравлической увязки между собой отдельных контуров или ветвей систем водяного отопления. Кроме систем отопления, балансировочный клапан может использоваться в системах водоснабжения для ограничения расхода по группам потребителей.

Принцип действия и конструкция

Получение требуемого расхода теплоносителя достигается путем изменения проходного сечения балансировочного клапана. Конструкция клапана позволяет вручную установить проектное значение расхода в соответствии с настроечным графиком или таблицей.

Технические характеристики

1 Номинальный диаметр, DN 40-500 мм
2 Максимальное давление, РN 16 бар
3 Максимальная температура +120°С
4 Присоединение Фланцевое
5 Класс герметичности А (по ГОСТ 9544-2015)

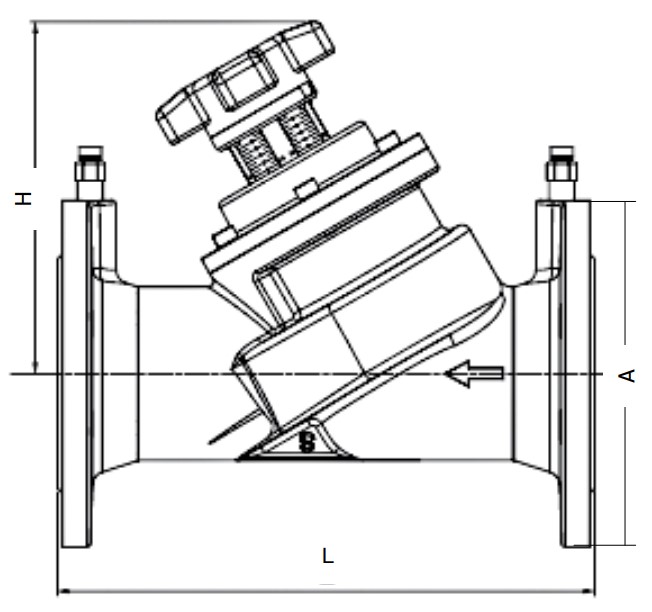

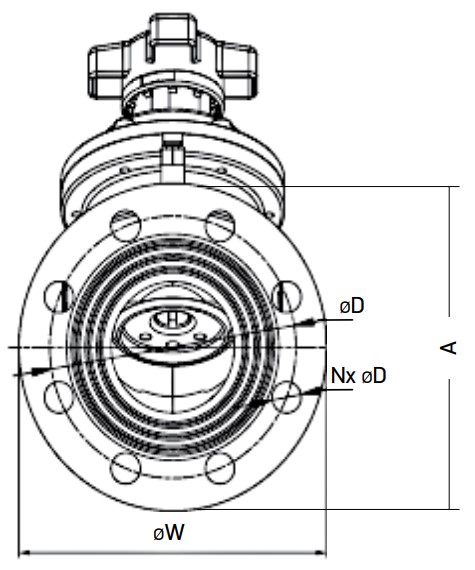

Габаритные и присоединительные размеры

Артикул DN Размеры, мм NxD Kvs, ³/ч) Масса, кг
L H W D
040RSV55 40 230 136 150 110 4х19 54 9,5
050RSV55 50 230 152 165 125 4х19 54 9,5
065RSV55 65 290 180 185 145 4х19 94,47 15,5
080RSV55 80 310 200 200 160 8х19 137,2 20
100RSV55 100 350 220 220 180 8х19 211,2 27,5
125RSV55 125 400 308 250 210 8х19 330,22 37,5
150RSV55 150 480 322 385 240 8х23 408,52 52,5
200RSV55 200 600 420 340 295 12х23 759,25 99
250RSV55 250 730 460 405 355 12х28 1102,5 146
300RSV55 300 850 600 460 410 12х28 1516,6 200
350RSV55 350 980 614 520 470 16х28 2250 300
400RSV55 400 1100 642 580 525 16х31 3050 416
450RSV55 450 1200 675 640 585 20х31 3720 557
500RSV55 500 1250 713 715 650 20х34 4180 606

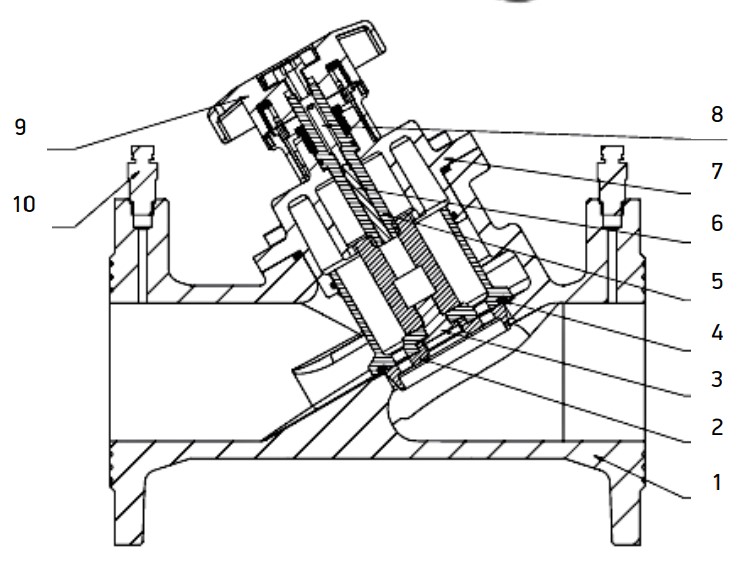

Материалы конструкции



1 Корпус Высокопрочный чугун GGG40
2 Конус балансировочный Высокопрочный чугун GGG40
3 Винт Латунь
4 Уплотнение EPDM
5 Шток Латунь
6 Фиксатор настройки Латунь
7 Крышка Высокопрочный чугун GGG40
8 Стопорный винт Нержавеющая сталь AISI 304
9 Маховик Пластик ABC (DN40-250) Серый чугун (DN300-500)
10 Измерительный ниппель Латунь

Гидравлические характеристики

Настройка DN40/50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500
1 7,4 13,6 14,04 17,6 22,43 27,9 67,0 109 128 167,2 208 240,5 305,2
2 15,8 31,17 28,24 38,7 53,1 55,9 127,27 184 211,1 240 344 396,5 598
3 26,7 48,1 42,78 57,3 74,86 77,8 191,44 264 290,3 330 452 649 1024
4 36,9 59,8 62,08 76,5 115,63 127.2 278,06 356 380,6 485 735 915 1315
5 46,2 68,35 82,97 99,3 155,56 172,56 388,97 438,8 481,2 658 1054,5 1242 1592
6 54,0 76,07 103,73 132,5 186,10 211,16 474,3 538,3 624,2 824 1380 1712 2142,0
7 - 82,61 119,93 167,5 226,71 265,9 558,7 661,7 731 1045 1698 2046 2586
8 - 87,84 127,67 190,2 273,57 288,33 638,1 770 886,9 1215 1980 2425 2845
9 - 94,47 137,2 211,2 330,22 351,3 719,5 826,7 1042,1 1420 2280 2680 3192
10 - - - - - 372,26 759,25 920 1177,3 1685 2620 3080 3640
11 - - - - - 408,52 - 1010 1330,1 1894 2750 3350 3892
12 - - - - - - - 1102,5 1429,1 2017 2940 3580 4024
13 - - - - - - - - 1516,6 2250 3050 3720 4180
14 - - - - - - - - - - - - -


Настройку клапана можно определить по формуле:

Где:
Кv – пропускная способность, м³/ч
G – расход через клапан, м³/ч
ΔPкл – перепад на клапане, бар.

Пример: Для клапана RSV55 DN50 необходимо выбрать настройку при условии, что расход теплоносителя через клапан G=20 м3/ч, а перепад на клапане ΔРкл=0,4 бар.

Решение:

что соответствует настройке 3,5 оборота.

Условия монтажа

  • Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.
  • Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора.
  • Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

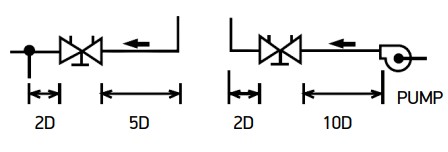

  • Для предотвращения возникновения турбулентности потока, который влияет на точность на- стройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана.

Условия эксплуатации

  • Изделия должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
  • Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
  • Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.

Условия транспортировки и хранения

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
  • Не допускается попадание посторонних предметов внутрь или падение изделия.
  • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
  • При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

  • Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
  • Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
  • Гарантия не распространяется на дефекты, возникшие в случаях:
  1. Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
  2. Ненадлежащей транспортировки и погрузо-разгрузочных работ;
  3. Наличия следов воздействия веществ, агрессивных к материалам изделия;
  4. Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
  5. Повреждений, вызванных неправильными действиями потребителя;
  6. Наличия следов постороннего вмешательства в конструкцию изделия.
  • Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.

Внимание!

  • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
  • Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
