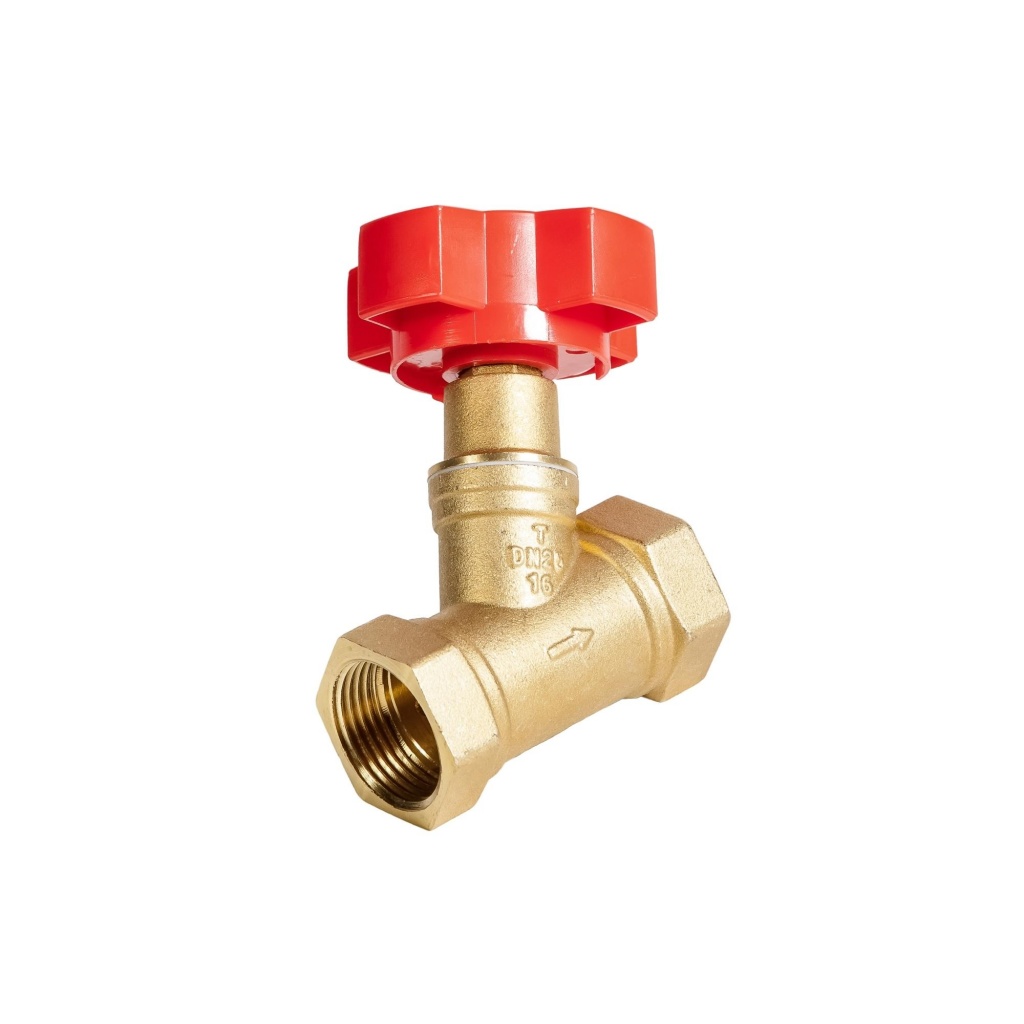

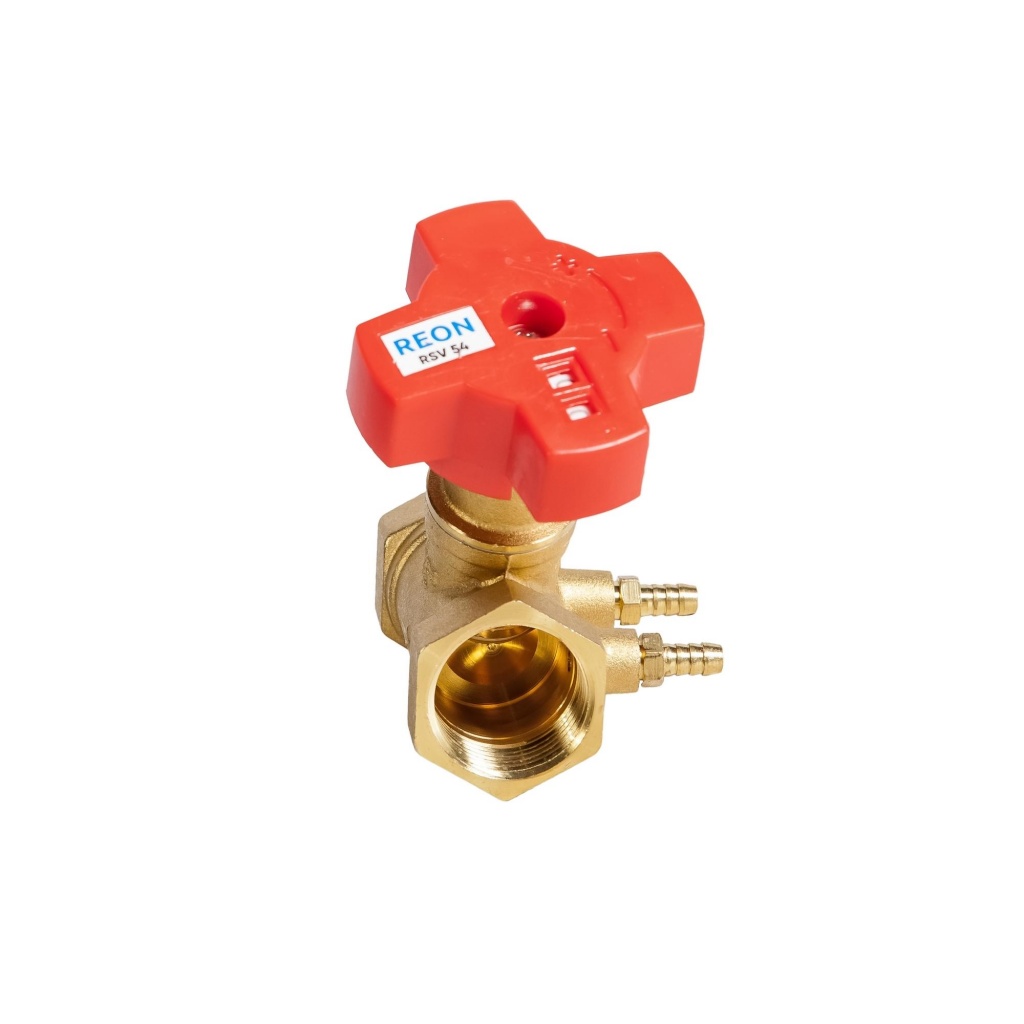

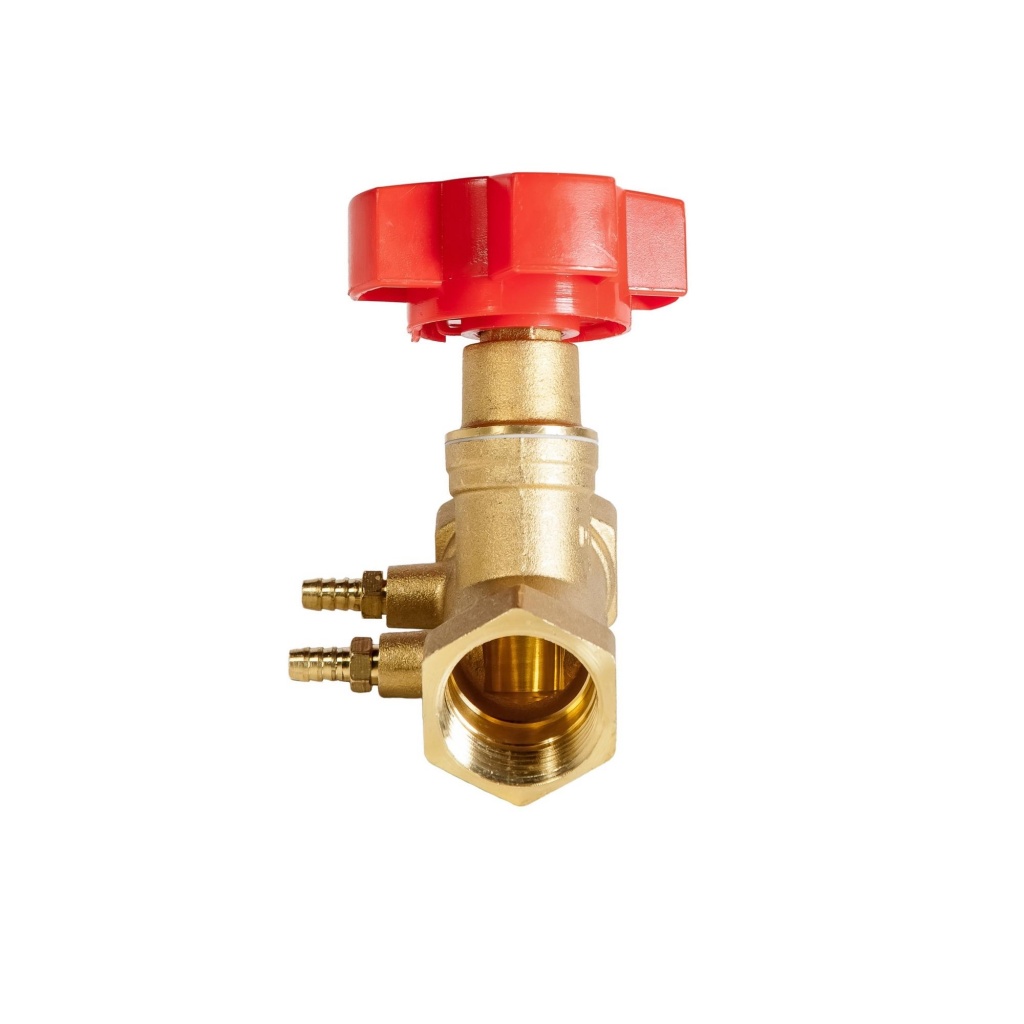

Балансировочный клапан REON тип RSV54

Балансировочный клапан REON тип RSV54

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Описание

Ручной балансировочный клапан относится к запорно-регулирующей арматуре и предназначен для гидравлической увязки между собой отдельных контуров или ветвей (стояков) в системе водяного отопления. Кроме систем отопления, клапан можно использовать в системах водоснабжения для ограничения расхода по группам потребителей и балансировки циркуляционных трубопроводов ГВС.

Область применения

Балансировочные клапаны применяются в системе отопления и водоснабжения зданий (ГВС).

Технические характеристики

1 Номинальный диаметр, DN 15-50 мм
2 Максимальное давление, РN 16 бар
3 Рабочая температура От -10°С до +110°С
4 Присоединение Резьбовое
5 Класс герметичности А (по ГОСТ 9544-2015)

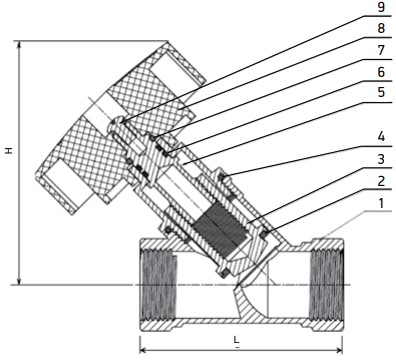

Габаритные и присоединительные размеры

Артикул DN Размеры G, Масса,
L, мм H, мм дюймы кг
015RSV54 15 74 90 1/2 0,3
020RSV54 20 75 90 3/4 0,4
025RSV54 25 78 91 1 0,5
032RSV54 32 95 96 11/4 0,7
040RSV54 40 101 104 11/2 0,9
050RSV54 50 106 110 2 1,4


Материалы конструкции

1 Корпус Латунь
2 Прокладка Фторопласт PTFE
3 Золотник Латунь
4 Прокладка Фторопласт PTFE
5 Шпиндель Латунь
6 Сальниковые кольцо EPDM
7 Стопорное кольцо Сталь
8 Рукоятка Пластик ABS
9 Винт Сталь
10 Уплотнительное кольцо EPDM
11 Ниппель Латунь

Гидравлические характеристики

Значение по шкале Значение Kv 3/ч)
DN15 DN20 DN25 DN32 DN40 DN50
0 0 0 0 0 0 0
5 0,6 0,8 1,3 2,2 3,5 5,6
10 1,2 1,7 2,8 4,8 7,7 12,4
15 1,4 2 3,2 5,5 8,9 14,4
20 1,6 2,2 3,5 6,1 9,8 15,7
25 1,8 2,6 4,1 7,1 11,5 18,6
30 2 2,8 4,5 7,7 12,4 19,9
35 2,2 3,1 5 8,6 13,9 22,5
40 2,3 3,2 5,2 8,9 14,4 23,3
45 2,5 3,5 5,6 9,6 15,6 25,1
50 2,6 3,6 5,8 9,2 16 25,6
55 2,8 3,9 6,3 10,8 17,5 27,7
60 2,9 4,1 6,6 11,3 18,2 28,8
65 3,1 4,3 7 11,9 19,3 30,3
70 3,2 4,4 7,2 12,3 19,9 31,1
75 3,4 4,7 7,6 13,1 21,2 32,5
80 3,4 4,8 7,7 13,2 21,5 33,2
85 3,6 5,1 8,2 14,1 22,7 34,1
90 3,7 5,2 8,4 14,3 23,2 34,6
95 4 5,5 9 15,4 24,8 34,9
99 4,1 5,7 9,3 15,8 25,5 36,2

Условия монтажа

  • Клапан балансировочный устанавливается в любом монтажном положении. При этом, расположение клапана должно позволять производить удобную настройку.
  • Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
  • Монтаж клапанов следует производить в соответствии с требованиями СП73.13330.2012 «Внутренние санитарно-технические системы».
  • Клапан балансировочный следует устанавливать в конце регулируемого контура во избежание его завоздушивания.
  • При монтаже клапанов запрещается прикладывать к ним крутящие моменты, превышающие значения, указанные в таблице:

Ду 15 20 25 32 40 50
Предельный крутящий момент, Нм 30 40 50 60 70 80

Условия эксплуатации

  • Изделия должны эксплуатироваться при давлении и температуре, указанных в таблице технических характеристик.
  • Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
  • Не допускается попадание на рукоятку клапана растворителей, лакокрасочных составов и прочих веществ, агрессивных к материалу рукоятки.

Условия транспортировки и хранения

  • Изделия должны храниться в упаковке предприятия-изготовителя по условиям хранения 3 по ГОСТ 15150.
  • Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150.

Гарантийные обязательства

  • Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
  • Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
  • Гарантия не распространяется на дефекты, возникшие в случаях:
  1. Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
  2. Ненадлежащей транспортировки и погрузо-разгрузочных работ;
  3. Наличия следов воздействия веществ, агрессивных к материалам изделия;
  4. Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
  5. Повреждений, вызванных неправильными действиями потребителя;
  6. Наличия следов постороннего вмешательства в конструкцию изделия.
  • Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.

Внимание!

  • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
  • Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
