Фильтр сетчатый чугунный REON тип RSV05 с магнитной вставкой DN15-400 PN16

Фильтр сетчатый чугунный REON тип RSV05 с магнитной вставкой DN15-400 PN16

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Описание

Фильтр сетчатый чугунный с магнитной вставкой предназначен для механической очистки рабочей среды от твердых частиц, а магнитная вставка улавливает намагниченные частицы.

Область применения

Фильтр сетчатый чугунный применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.

Технические характеристики

1 Номинальный диаметр, DN 15-400 мм
2 Максимальное давление, PN 16 бар
3 Максимальная температура До 300°С
4 Присоединение Фланцевое

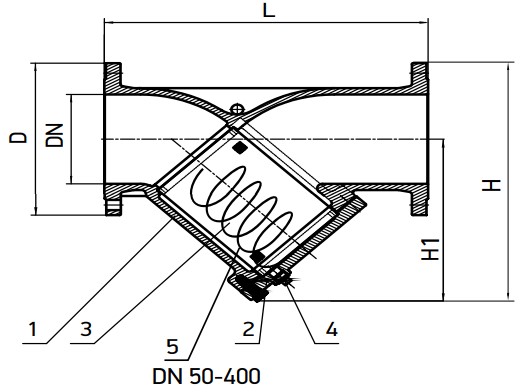

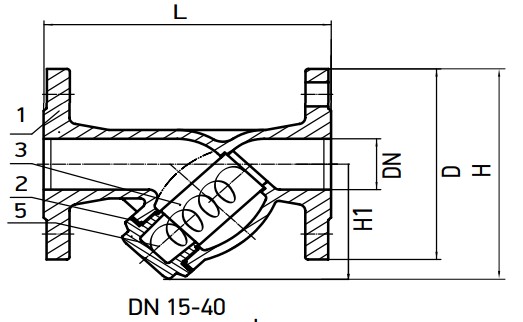

Габаритные и присоединительные размеры

Артикул DN Размеры, мм Размер ячейки сетки, мм Масса, кг
L H H1 D
015RSV05 15 130 115 68 95 0,8 1,8
020RSV05 20 150 120 68 105 2,5
025RSV05 25 160 130 73 115 3,2
032RSV05 32 180 150 80 140 4,8
040RSV05 40 200 170 95 150 5,9
050RSV05 50 230 210 128 165 9,2
065RSV05 65 290 240 148 185 13,2
080RSV05 80 310 280 180 200 17,3
100RSV05 100 350 320 210 220 26,2
125RSV05 125 400 350 225 250 39,5
150RSV05 150 480 390 248 285 1,5 56,6
200RSV05 200 600 530 360 340 92,7
250RSV05 250 730 630 428 405 2 144,7
300RSV05 300 850 750 520 460 197,8
350RSV05 350 980 950 690 520 321,8
400RSV05 400 1100 1050 760 580 392

Материалы конструкции

1 Корпус Серый чугун GGG25
2 Крышка Серый чугун GGG25
3 Сетка Нержавеющая сталь AISI304
4 Сливная пробка* Сталь
5 Вставка магнитная Нержавеющая сталь AISI304, магниты ферритовые
* имеется на фильтрах DN 50-400

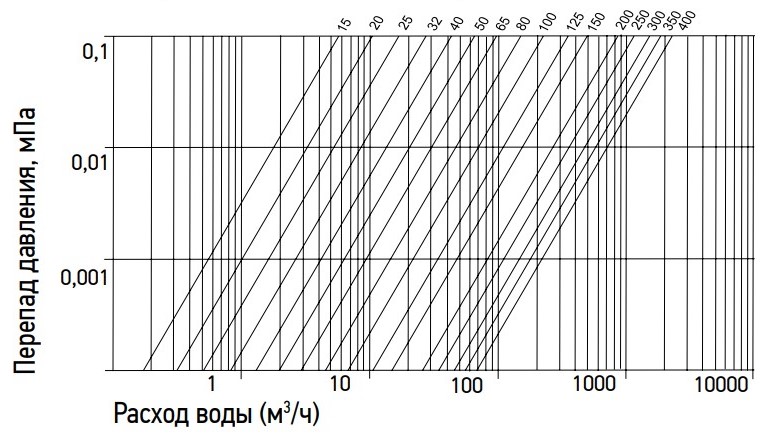

Диаграмма перепада давления

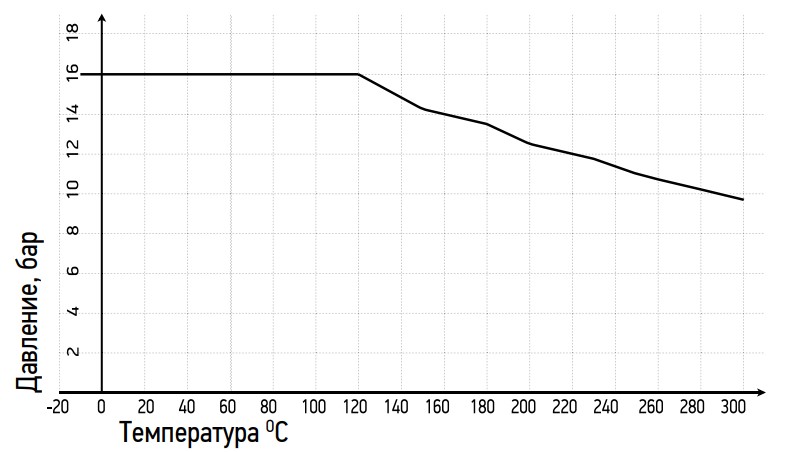

Диаграмма зависимости «Температура-Давление»


Условия монтажа

  • Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
  • Направление потока среды должно совпадать со стрелкой на корпусе фильтра.
  • Затяжку крепежных болтов необходимо осуществлять равномерно.

Условия эксплуатации

  • Для быстрой очистки фильтра сетчатого от накопившихся загрязнений можно использовать сливную пробку, расположенную на крышке фильтра.
  • Для удобства обслуживания фильтра без отключения системы вместо пробки возможна установка сливного крана. В случае отсутствия такого крана, пробку можно открывать только при отключенной системе.
  • В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, фильтр должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год.
  • Для полной очистки фильтра необходимо снять крышку и извлечь сетку. Затем сетку необходимо промыть под струей воды для удаления посторонних частиц. При последующей установке крышки рекомендуется использовать новую прокладку.

Условия транспортировки и хранения

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
  • Не допускается попадание посторонних предметов внутрь или падение фильтра.
  • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
  • При транспортировке корпус фильтра REON должен быть защищен от повреждений.

Внимание!

  • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
  • Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
