Описание

Шаровый кран из нержавеющей стали используется в качестве запорной трубопроводной арматуры и имеет два рабочих положения, полностью открыт, либо полностью закрыт.

Область применения

Шаровые краны применяются в следующих средах: вода, пар (до 0,8 МПа), сжатый воздух (до 0,6 МПа).

Технические характеристики

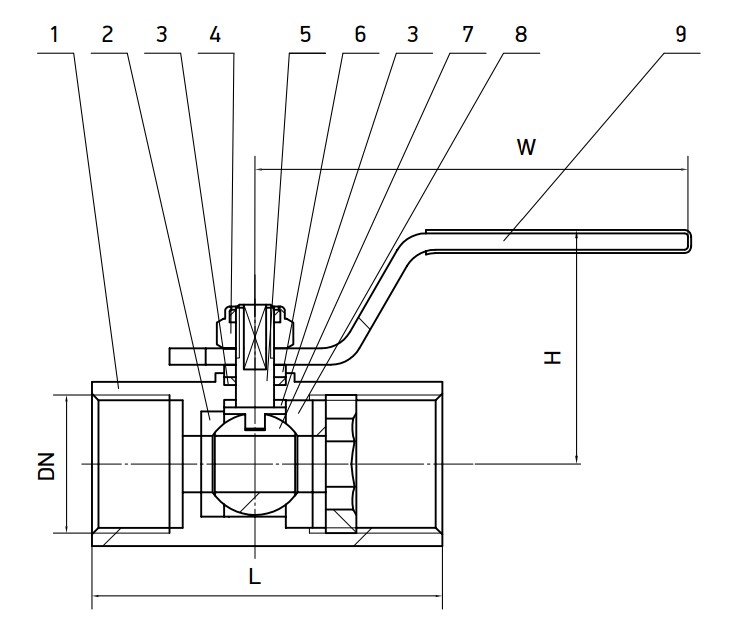

Габаритные и присоединительные размеры

Материалы конструкции

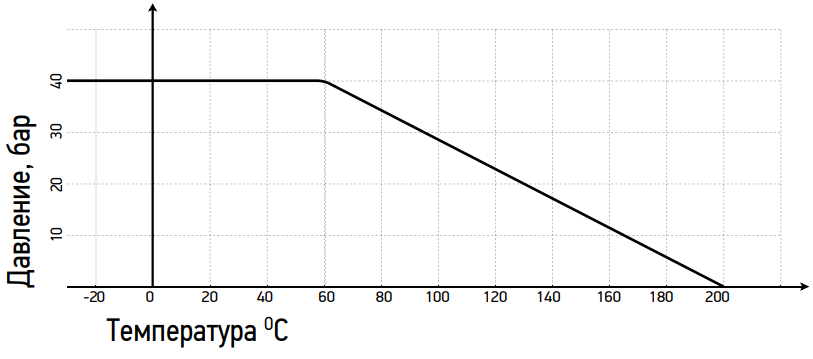

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) шарового крана

Условия монтажа

Перед монтажом необходимо:

• произвести осмотр;
• очистить (продуть) трубопроводы от грязи, песка, окалины;
• произвести расконсервацию, снять заглушки с проходных отверстий.

Монтаж на трубопровод осуществляется при помощи резьбового соединения. Затяжку крепежных элементов необходимо осуществлять равномерно. После запуска системы убедитесь в отсутствии протечек в местах присоединения.

Условия эксплуатации

• Кран должен использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации. Краны не требуют постоянного ухода.
• В процессе эксплуатации, пусконаладочных и ремонтных работ кран не допускается использовать в качестве регулирующего устройства.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать кран осмотру и проверке, не реже одного раза в год.
• Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем краны.
• При осмотре проверить общее состояние крана, состояние крепежных соединений, герметичность уплотнения и прокладок соединений.
• Производить обслуживание при наличии давления рабочей среды в трубопроводе не допускается.
• По мере необходимости рекомендуется проверить общее состояние крана, состояние крепежных соединений, герметичность уплотнения и прокладок соединений.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Кран должен храниться в упаковке предприятия-изготовителя в сухом, прохладном, защищенном от воздействия атмосферных осадков месте.
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
• Кран транспортируются в таре по ГОСТ 2991-85.
• Допускается транспортировка без упаковки.
• Кран транспортируется всеми видами транспорта в соответствии с правилами перевозки грузов, действующих на данном виде транспорта. При транспортировании крана должна обеспечиваться защита от механических повреждений и прямого воздействия атмосферных осадков.
• При транспортировании и хранении кран должен быть в закрытом положении. Бросать кран не допускается.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.

Внимание!

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
• Проверять краны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
