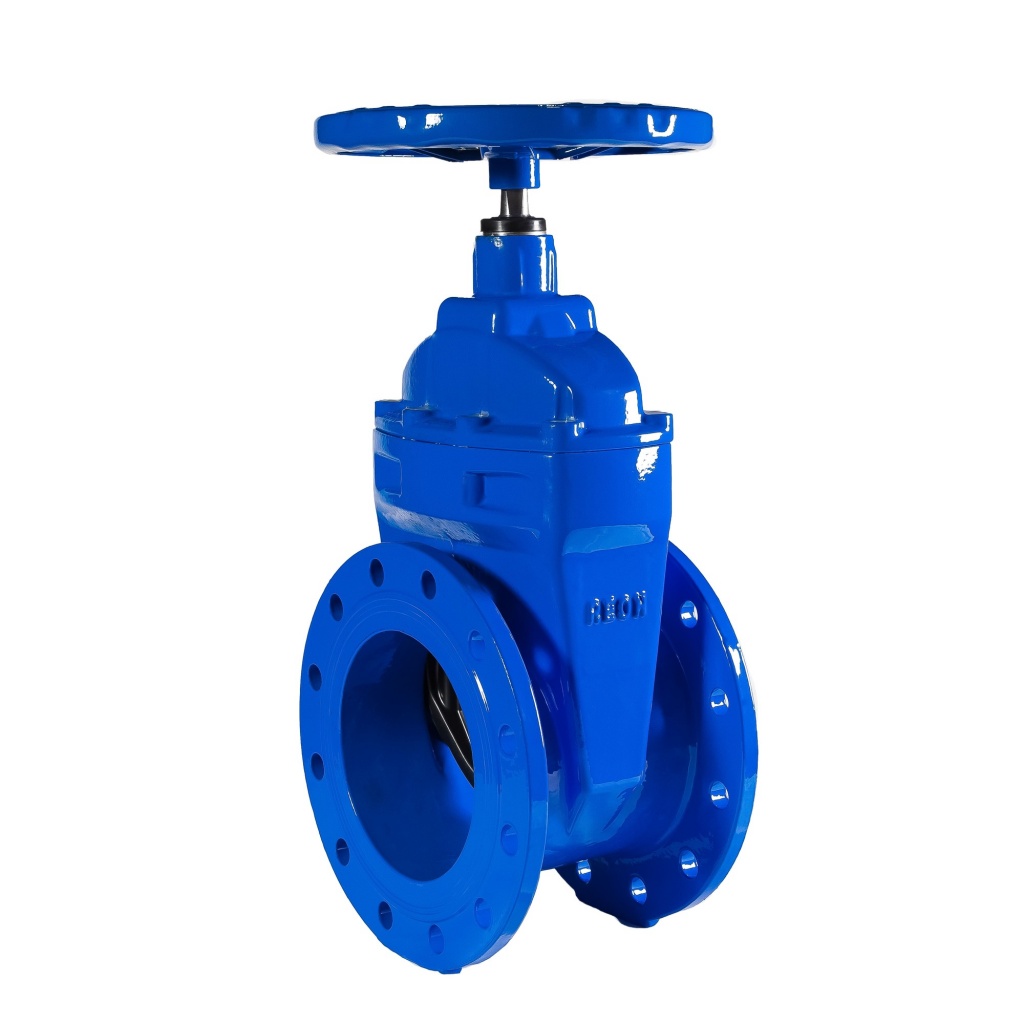

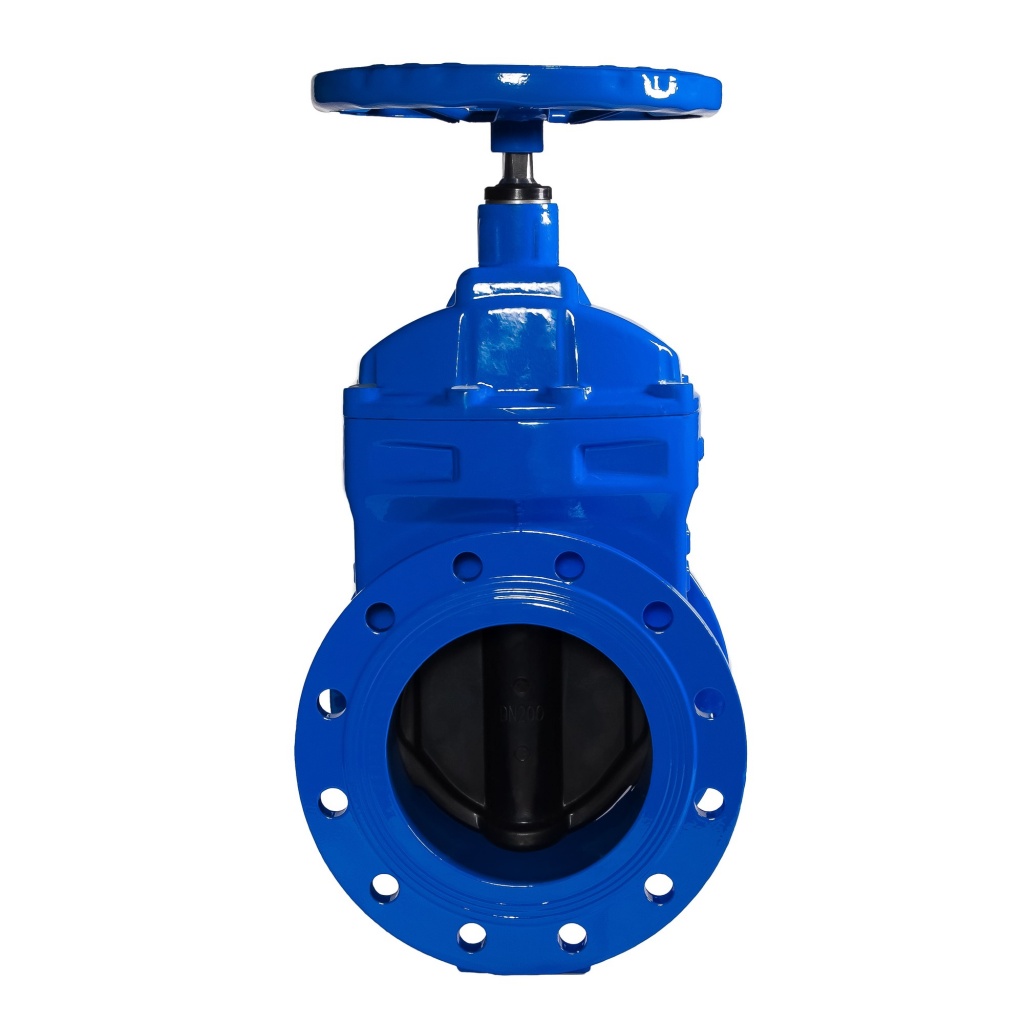

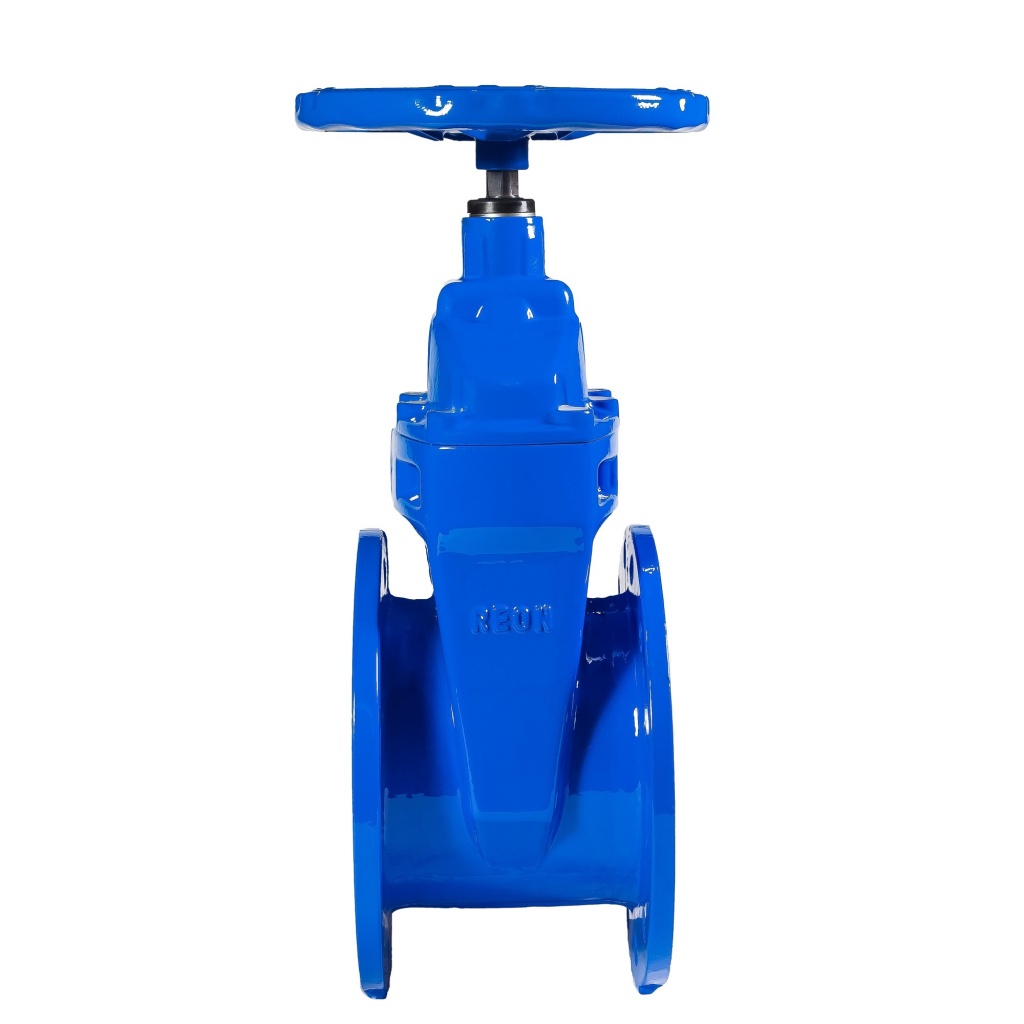

Задвижка чугунная с обрезиненным клином REON тип RSV03

Задвижка чугунная с обрезиненным клином REON тип RSV03

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Описание

Задвижка чугунная является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства.

Область применения

Задвижки с обрезиненным клином применяются в системах холодного и горячего водоснабжения, а также конструкция задвижки позволяет использовать ее в системах канализации.

Технические характеристики

1 Номинальный диаметр DN 50-600 мм
2 Максимальное давление, PN 10 бар
3 Рабочая температура От -10ºС до +95ºС
4 Максимальная температура +120ºС (кратковременно)
5 Присоединение Фланцевое
6 Класс герметичности А (по ГОСТ 9544-2015)

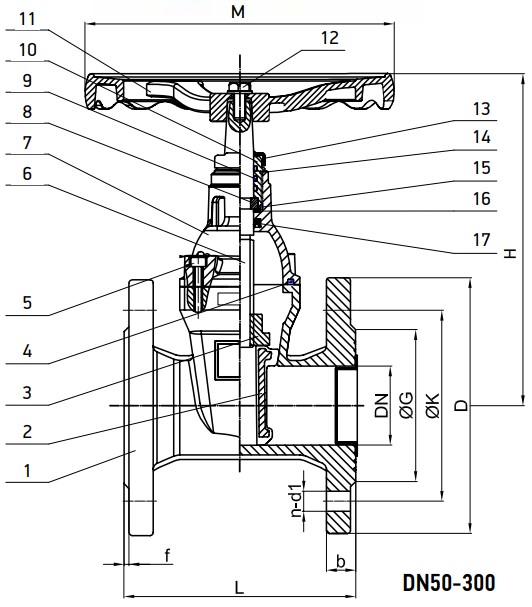

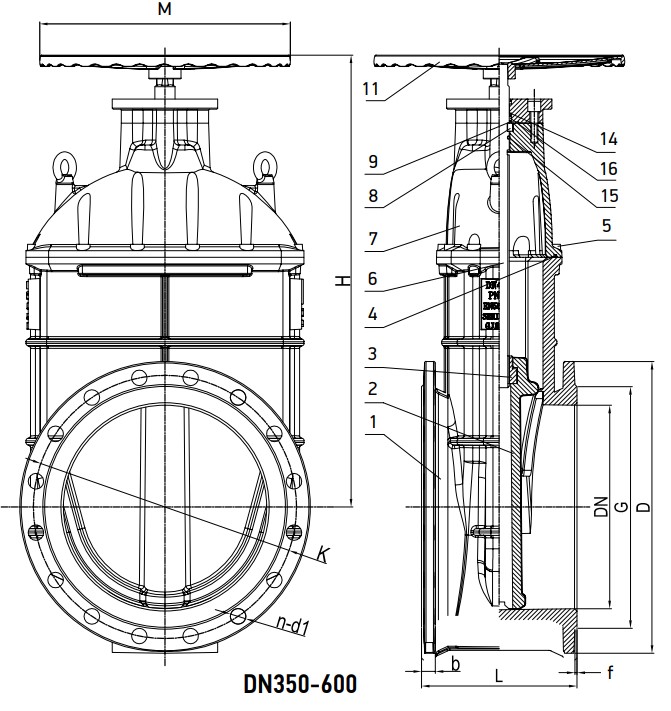

Габаритные и присоединительные размеры

Артикул DN Габаритные размеры, мм Присоединительные фланцы, мм Вес, кг
L H M D K G n-d1 b f
200RSV03 200 230 485 315 340 295 266 8-Ø23 20 3 49,4
250RSV03 250 250 600 406 405 350 319 12-Ø23 22 3 84,7
300RSV03 300 270 680 406 460 400 370 12-Ø23 24,5 3 106
350RSV03 350 290 810 500 505 460 429 16-Ø23 24,5 4 106
400RSV03 400 310 890 500 565 515 480 16-Ø28 24,5 4 210
500RSV03 500 350 1230 650 670 620 582 20-Ø28 26,5 4 419
600RSV03 600 430 1260 650 780 725 682 20-Ø31 30 5 655

Материалы конструкции

1 Корпус Высокопрочный чугун GGG50
2 Клин Высокопрочный чугун GGG50, покрытый EPDM
3 Гайка клина Латунь, марка CuZN39Pb2
4 Уплотнение крышки NBR
5 Болты крепления крышки Сталь 35
6 Шток Нержавеющая сталь 2Cr13
7 Крышка Высокопрочный чугун GGG50
8 Прижимная сальниковая втулка Латунь CuZN39Pb2
9 Уплотнительное кольцо NBR
10 Прижимная гайка сальника Латунь CuZN39Pb2
11 Штурвал DN 50-300 – сталь DN 350-600 — чугун
12 Гайка Сталь St37
13 Пыльник NBR
14 Уплотнительное кольцо NBR
15 Уплотнительное кольцо NBR
16 Упорная шайба Нейлон
17 Манжета NBR

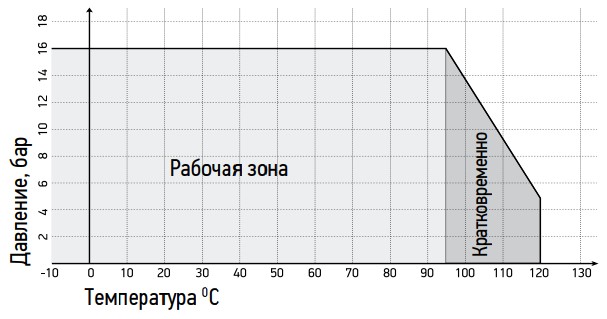

Диаграмма зависимости «Температура-Давление»

Kv 3/ч) задвижки чугунной

DN 200 250 300 350 400 450 500 600
Kv 6000 10000 16000 18000 33000 39000 53000 85000

Условия монтажа

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую.
Перед монтажом необходимо:
  • очистить (продуть) трубопроводы от грязи, песка, окалины;
  • произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях:
  1. вертикальном (при положении маховика сверху);
  2. горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).

Условия эксплуатации

  • Задвижки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
  • В процессе эксплуатации, пусконаладочных и ремонтных работ задвижки не допускается использовать в качестве регулирующего устройства.
  • Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.
  • По мере необходимости рекомендуется:
  1. производить подтяжку втулки сальника;
  2. восстанавливать нарушенное лакокрасочное защитное покрытие.
  • Все детали задвижек взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности.
  • Затвор задвижки при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную.

Условия транспортировки и хранения

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
  • Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
  • Задвижки транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином.
  • Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки.
  • При подъеме, погрузке и разгрузке задвижка должна находиться в горизонтальном положении во избежание повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
