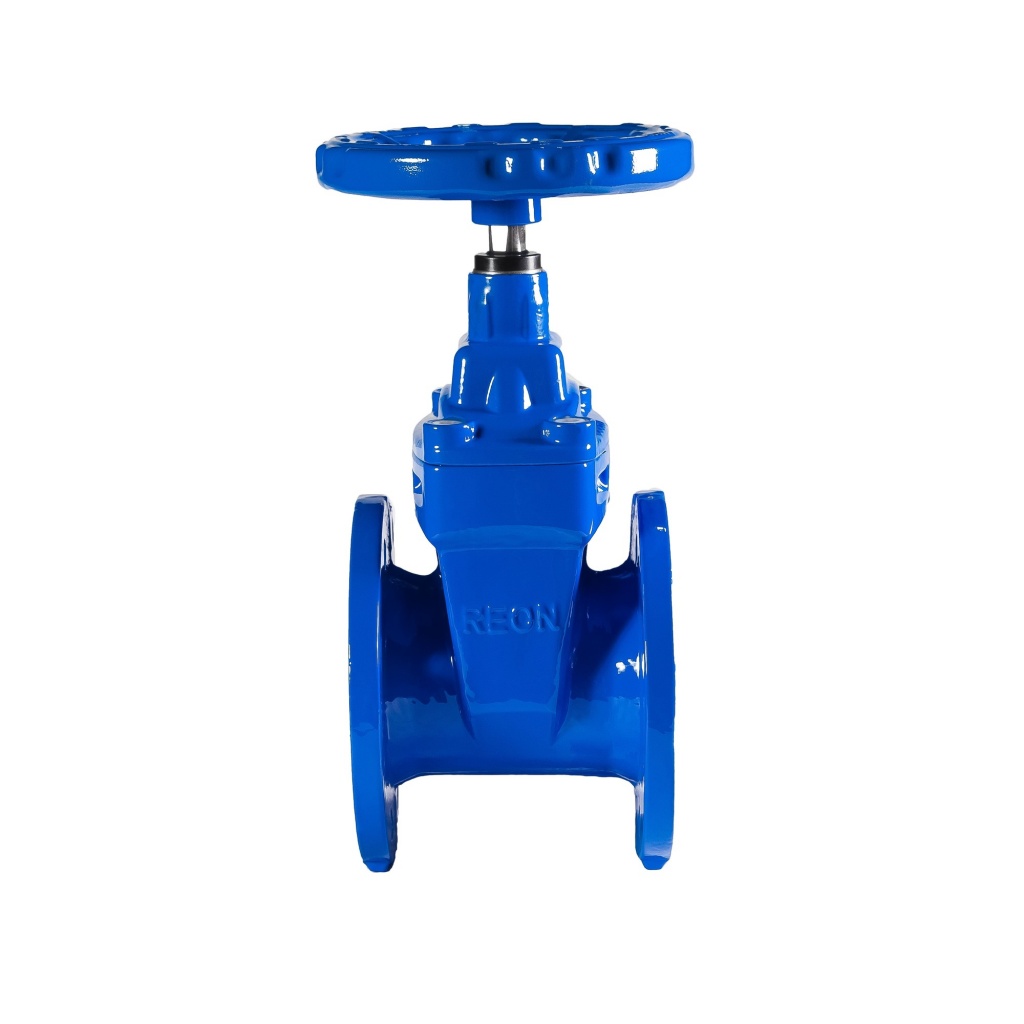

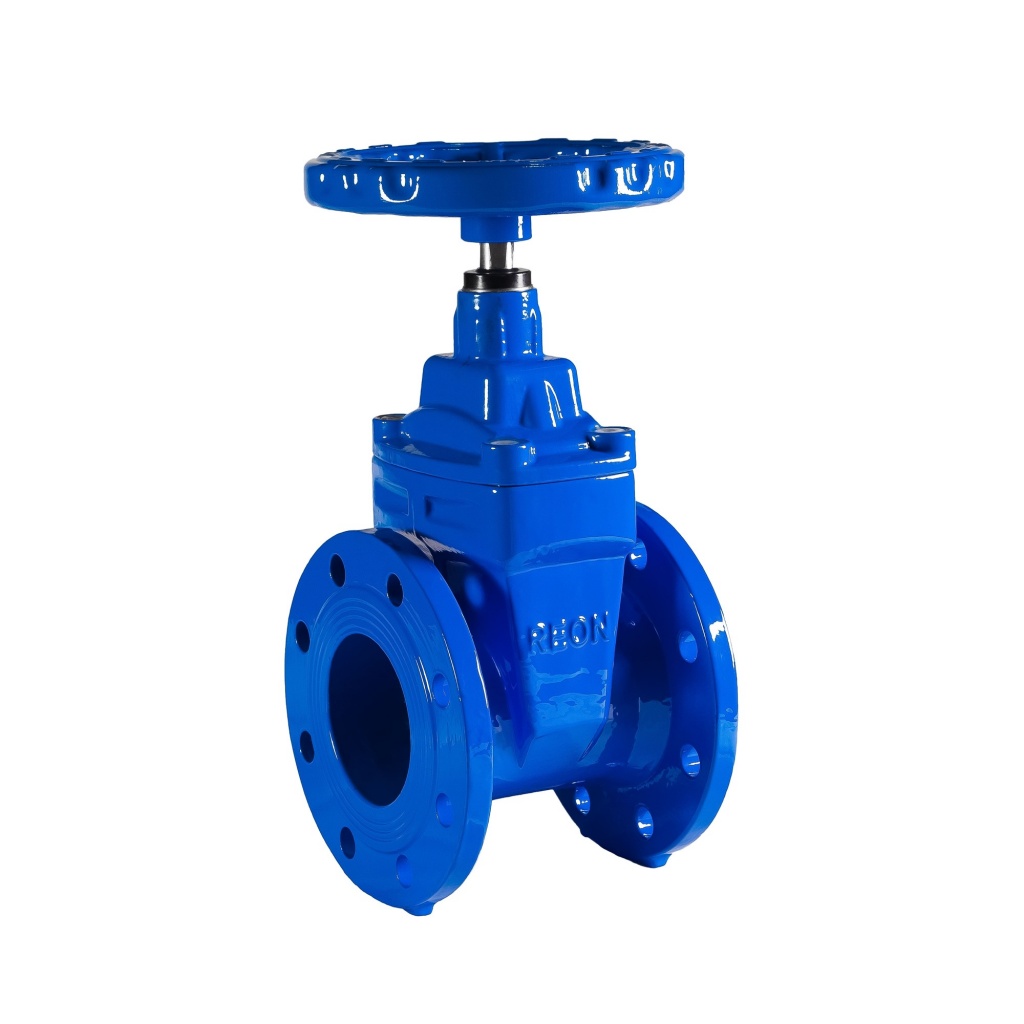

Задвижка чугунная с обрезиненным клином REON тип RSV04

Задвижка чугунная с обрезиненным клином REON тип RSV04

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Описание

Задвижка чугунная является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства.

Область применения

Задвижки с обрезиненным клином применяются в системах холодного и горячего водоснабжения, а также конструкция задвижки позволяет использовать ее в системах канализации.

Задвижка – вид запорной арматуры, она позволяет перекрыть поток жидкости в трубопроводе при необходимости.

Фланцевый тип задвижки обозначает, что деталь присоединяется между дисками фланцев труб при помощи крепежных элементов. Такие задвижки используются в системах тепло- и водоснабжения в области ЖКХ и пожаротушения, а также на различных крупных промышленных предприятиях.

Корпус задвижки REON тип RSV04 производится из высокопрочного чугуна GGG50, устойчивого к повышенной влажности, защищенного от ржавчины, стойкого к изменениям температуры.

Конструкция чугунной фланцевой задвижки

Чугунные задвижки с обрезиненным клином имеют гладкий внутренний проход.

Одно из главных отличий конструкции задвижек с обрезиненным клином и не выдвижным шпинделем заключается в особом исполнении запорного органа. Закрытие арматуры осуществляется с помощью гайки. Она соединена с обрезиненным клином и при вращении шпинделя движется поступательно, обеспечивая опускание клина до полного соприкосновения с внутренней поверхностью корпуса. При изготовлении клина используют высокопрочный чугун, а снаружи он покрыт EPDM.

Главные преимущества задвижек:

  • Обладают маленьким гидросопротивлением. Благодаря этому качеству, задвижки из чугуна ду 100 и ду 150 – незаменимы для регулировки потоков движущейся рабочей жидкости.
  • Отличаются простой конструкцией и способом монтажа.
  • Имеют относительно небольшую цену.
  • Могут применяться в различных условиях.

Купить фланцевые задвижки ДУ 100

Компания REON – это производитель и поставщик качественной трубопроводной арматуры по доступной цене. Одной из востребованных позиций в нашем каталоге является задвижка фланцевая ДУ100. В производстве находятся как самые малые диаметры для бытового применения, так и большие магистральные.

Технические характеристики

1 Номинальный диаметр DN 40-600 мм
2 Максимальное давление, PN 16 бар
3 Рабочая температура От -10ºС до +95ºС
4 Максимальная температура +120ºС (кратковременно)
5 Присоединение Фланцевое
6 Класс герметичности А (по ГОСТ 9544-2015)

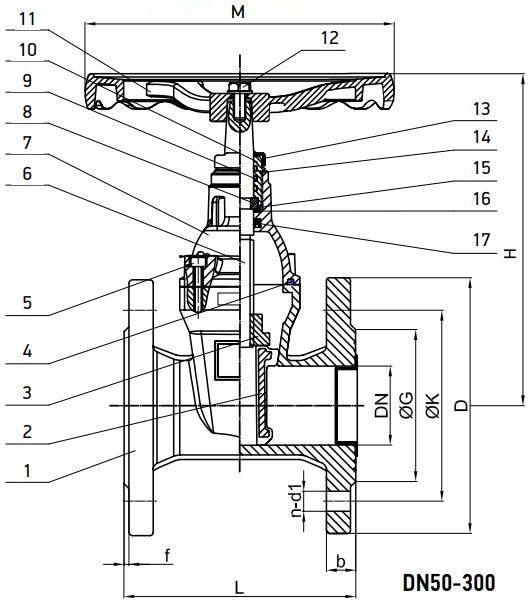

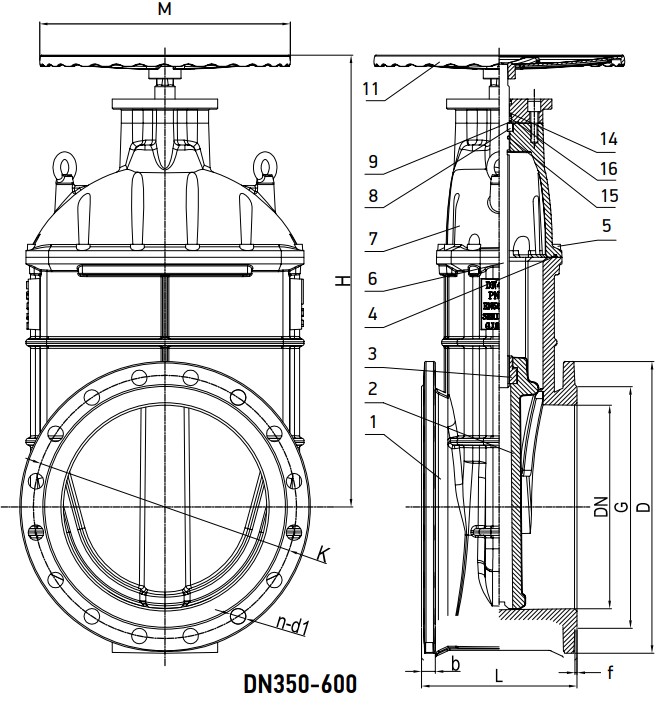

Габаритные и присоединительные размеры

Артикул DN Габаритные размеры, мм Присоединительные фланцы, мм Вес, кг
L H M D K G n-d1 b f
050RSV04 50 150 215 200 165 125 99 4-Ø19 19 3 8,86
065RSV04 65 170 235 200 185 145 118 4-Ø19 19 3 11,3
080RSV04 80 180 265 254 200 160 132 8-Ø19 19 3 13,1
100RSV04 100 190 315 254 220 180 156 8-Ø19 19 3 19,9н
125RSV04 125 200 350 315 250 210 184 8-Ø19 19 3 24,2
150RSV04 150 210 385 315 285 240 211 8-Ø23 19 3 31,8
200RSV04 200 230 485 315 340 295 266 12-Ø23 20 3 49,4
250RSV04 250 250 600 406 405 355 319 12-Ø28 22 3 84,7
300RSV04 300 270 680 406 460 410 370 12-Ø28 24,5 3 106
350RSV04 350 290 810 500 505 460 429 16-Ø23 24,5 4 106
400RSV04 400 310 890 500 580 525 480 16-Ø31 28 4 210
500RSV04 500 350 1230 650 715 650 609 20-Ø34 31,5 4 419
600RSV04 600 430 1260 650 840 770 720 20-Ø37 36 5 655

Материалы конструкции



1 Корпус Высокопрочный чугун GGG50
2 Клин Высокопрочный чугун GGG50, покрытый EPDM
3 Гайка клина Латунь, марка CuZN39Pb2
4 Уплотнение крышки NBR
5 Болты крепления крышки Сталь 35
6 Шток Нержавеющая сталь 2Cr13
7 Крышка Высокопрочный чугун GGG50
8 Прижимная сальниковая втулка Латунь CuZN39Pb2
9 Уплотнительное кольцо NBR
10 Прижимная гайка сальника Латунь CuZN39Pb2
11 Штурвал DN 50-300 – сталь DN 350-600 — чугун
12 Гайка Сталь St37
13 Пыльник NBR
14 Уплотнительное кольцо NBR
15 Уплотнительное кольцо NBR
16 Упорная шайба Нейлон
17 Манжета NBR

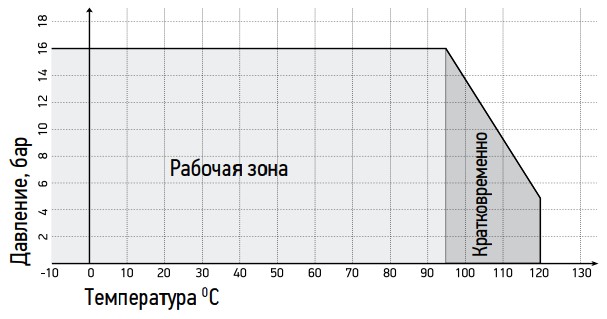

Диаграмма зависимости «Температура-Давление»

Kv 3/ч) задвижки чугунной

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Kv 200 390 600 1000 1800 1900 6000 10000 16000 18000 33000 39000 53000 85000

Условия монтажа

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую.
Перед монтажом необходимо:
  • очистить (продуть) трубопроводы от грязи, песка, окалины;
  • произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях:
  1. вертикальном (при положении маховика сверху);
  2. горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).

Условия эксплуатации

  • Задвижки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
  • В процессе эксплуатации, пусконаладочных и ремонтных работ задвижки не допускается использовать в качестве регулирующего устройства.
  • Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки.
  • По мере необходимости рекомендуется:
  1. производить подтяжку втулки сальника;
  2. восстанавливать нарушенное лакокрасочное защитное покрытие.
  • Все детали задвижек взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности.
  • Затвор задвижки при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную.

Условия транспортировки и хранения

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
  • Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
  • Задвижки транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином.
  • Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки.
  • При подъеме, погрузке и разгрузке задвижка должна находиться в горизонтальном положении во избежание повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
