Вентиль запорный фланцевый с сальниковым уплотнением REON тип RSV16

Вентиль запорный фланцевый с сальниковым уплотнением REON тип RSV16

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Описание

Вентиль запорный фланцевый с сальниковым уплотнением является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сальник. Данный тип вентиля в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки.

Область применения

Вентиль запорный фланцевый с сальниковым уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.

Технические характеристики

1 Номинальный диаметр, DN 15-300 мм
2 Максимальное давление, PN 16 бар
3 Максимальная температура +300˚С
4 Присоединение Фланцевое
5 Класс герметичности АА (по ГОСТ 9544-2015)

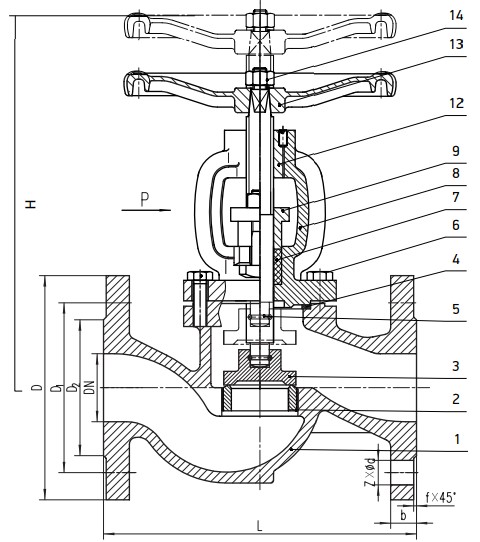

Габаритные и присоединительные размеры

Артикул   Размеры, мм Масса, кг
DN L H D D1 D2 b-f Z-Ød
015RSV16 15 130 167 95 65 46 14-2 4-Ø14 3,1
020RSV16 20 150 167 105 75 56 16-2 4-Ø14 3,9
025RSV16 25 160 175 115 85 65 16-2 4-Ø14 5,2
032RSV16 32 180 186 140 100 76 18-2 4-Ø19 8.0
040RSV16 40 200 220 150 110 84 18-2 4-Ø19 9,9
050RSV16 50 230 239 165 125 99 20-2 4-Ø19 14,2
065RSV16 65 290 266 185 145 118 20-2 4-Ø19 20,4
080RSV16 80 310 317 200 160 132 22-2 8-Ø19 28,8
100RSV16 100 350 339 220 180 156 24-2 8-Ø19 38,0
125RSV16 125 400 411 250 210 184 26-2 8-Ø19 58,0
150RSV16 150 480 441 285 240 211 26-2 8-Ø23 75,0
200RSV16 200 600 499 340 295 266 30-2 12- Ø23 122,0
250RSV16 250 730 530 405 355 319 32-3 12- Ø28 208,0
300RSV16 300 850 640 460 410 375 32-3 12- Ø28 350,0

Материалы конструкции

1 Корпус Чугун GG25
2 Кольцо корпуса Нержавеющая сталь x20Cr13
3 Клапан Нержавеющая сталь x20Cr13
4 Прокладка корпуса Графит
5 Шток Нержавеющая сталь x20Cr13
6 Болт Сталь
7 Сальниковая набивка Графит
8 Крышка корпуса Чугун GG25
9 Сальник Чугун GG25
10 Болт Сталь
11 Гайка Сталь
12 Втулка Бронза

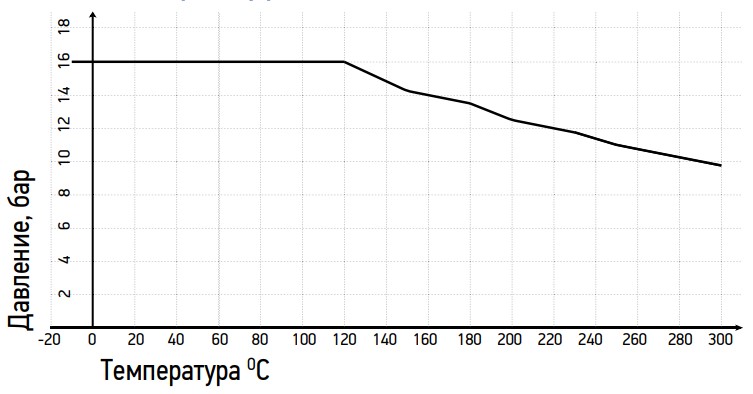

Диаграмма зависимости «Температура-Давление»

Kv ³/ч) вентиля запорного

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Kv 5,9 7,4 13 18 30 41 79 115 181 225 364 690 1010 1460

Условия монтажа

  • Перед монтажом необходимо произвести осмотр, очистить (продуть) трубопроводы от грязи, песка, окалины, снять заглушки с проходных отверстий.
  • Затяжку крепежных элементов необходимо осуществлять равномерно. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
  • Для удобства обслуживания и осмотра рекомендуется устанавливать вентиля в следующих рабочих приложениях:
    1. вертикальном (при положении маховика сверху);
    2. горизонтальном (при положении маховика с отклонением от вертикали не более 90°).

Условия транспортировки и хранения

  • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
  • Не допускается попадание посторонних предметов внутрь или падение изделия.
  • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
  • При транспортировке корпус изделия должен быть защищен от повреждений.
